Кнопка a/c в машине что это

На каких авто необходимо включать кнопку A/C на «отопителе» зимой, а на каких нет?

Привет, друзья. Очень много споров можно услышать на эту тему, и я решил, что себе тоже нужно влезать, как говорится, вставить свои пять копеек.

Думаю, даже ленивый слышал о том, что некоторые автовладельцы и даже автомеханики, а иногда и производители автомобилей рекомендуют включать кондиционер в зимнее время. И вот один из таких советов от производителя Renault.

Зачем даются эти рекомендации? Многие считают, что этому есть как минимум две причины:

  • Первая — осушение воздуха в салоне, что приводит к удалению влажности и препятствует запотеванию стёкол, а также профилактика образования неприятного запаха в системе отопителя салона
  • Вторая — предотвращение так называемого «закисания» муфты компрессора кондиционера, который гоняет хладагент по системе

Каждая из приведенных выше причин имеет место, но вот только реализовать это можно далеко не на каждом автомобиле. Почему, сейчас разберёмся.

Есть два типа компрессоров

  1. На многих современных автомобилях устанавливают компрессоры кондиционера, которые не имеют всем привычной электромагнитной муфты, и в таких агрегатах «закисать» по сути нечему, а значит — включать кондиционер зимой с целью «защиты от закисания» нет никакого смысла.
  2. Второй тип, который подразумевает наличие электромагнитной муфты. В таком случае включение кнопки A/C предпочтительно во избежание тех проблем, о которых говорилось выше.

Но тут есть одна проблема: просто так запустить компрессор нажатием кнопки не получится при отрицательной температуре, так как в системе для этого есть специальный датчик, который не позволяет этого сделать, и это, в принципе, логично. Как же тогда быть?

Чтобы запустить компрессор и дать ему поработать хотя бы 5 минут, как советую некоторые из производителей, необходимо просто загнать автомобиль в теплый бокс, гараж или даже во время мойки в закрытом помещении, и уже там провести профилактические процедуры.

Если сомневаетесь, попробуйте при минусовой температуре включить кнопку A/C и установить максимально холодный режим обдува. ДА, кнопка у вас скорее всего «включится», то есть активируется подсветка, что она включена или на дисплее блока климатической системы будет отображаться иконка A/C. Но фактически компрессор не запустится, так как датчик температуры не даст ему включиться.

Так что, если хотите провести профилактику — загоняйте в тепло, и в течение 5 минут погоняйте хладагент по системе, вреда от этого точно не будет, так как любому агрегату необходимо время от времени работать.

Как узнать, к какому типу компрессоров относится ваш? Визуально это не всегда понятно, особенно если не сталкивались с этим никогда, поэтому лучше довериться официальному руководству по эксплуатации для вашего автомобиля, и прочесть, что именно говорит производитель по данному вопросу.

Хотите что-либо добавить к статье? Тогда оставляйте свой комментарий ниже, делитесь своим мнением. Если статья была полезной — поставьте лайк, чтобы поддержать канал, и нажимайте на кнопки социальных сетей.

Если хотите получать ещё больше похожего в своей ленте рекомендаций, просто подпишитесь на канал, и всегда будете в курсе самых свежих и интересных новостей канала. Спасибо, удачи на дорогах!

Кнопка a/c в машине что это

Кнопка A/C Включение или выключение системы кондиционирования воздуха.

При нажатии этой кнопки автоматический режим отменяется, и соответствующий индикатор гаснет.

При включенной системе кондиционирования воздуха горит индикатор A/C ( ).

Для выключения системы кондиционирования снова нажмите кнопку A/C. Для выключения всей системы управления микроклиматом нажмите кнопку OFF.

См. “КНОПКА A/C ” выше в этом разделе.

Переключение режимов распределения воздуха При нажатии кнопки MODE происходит отмена автоматического режима, а режимы распределения воздуха переключаются в нижеприведенном порядке.

ПЕРЕДНЯЯ ЧАСТЬ САЛОНА ( ) ДВУХУРОВНЕВЫЙ ( ) ПОДАЧА ВОЗДУХА В ОБЛАСТЬ НОГ () ПОДАЧА ВОЗДУХА В ОБЛАСТЬ НОГ/ОБДУВ СТЕКОЛ ( ) Для получения дополнительной информации см. “РУКОЯТКА ПЕРЕКЛЮЧЕНИЯ РЕЖИМОВ РАСПРЕДЕЛЕНИЯ ВОЗДУХА” выше в этом разделе.

Кнопка режима рециркуляции воздуха Используется для выбора режима поступления воздуха извне или режима рециркуляции воздуха.

См. “КНОПКА РЕЖИМА РЕЦИРКУЛЯЦИИ ВОЗДУХА” выше в этом разделе.

Рукоятка регулирования подачи воздуха Эта кнопка используется для регулирования скорости вращения вентилятора.

При вращении этой кнопки автоматический режим отменяется.

Список обозначений, которые часто можно встретить на японских автомобилях

Многие из нас знают что такое A/C, 4WD, ABS. А что такое TGH, TDS, VSV знают наверное немногие. Но узнать то хочется. Поэтому ниже приведен список обозначений, которые часто можно встретить на японских автомобилях.

А — ampere(s) — ампер

ABS — антиблокировочная система тормозов

А/С (air conditioner) — воздушный кондиционер

АСС — положение замка зажигания (включен стеклоочиститель, радио, прикуриватель)

АСС (accessary) — добавочное питание

ACCEL (accelerator) — педаль газа

ACL (air cleaner) — воздухоочиститель

ADJ —ADJUST — регулировка

A/F (air fuel ratio) — состав топливно-воздушной смеси

AIR FLOW METER — датчик расхода воздуха

ALB — антиблокировочная система

ALT (alternator) — генератор

ALT (altitude) — высота

AM 1 — питание первой группы контактов замка зажигания

AM 2 — питание второй группы контактов замка зажигания

ANT (antenna) — антенна

APS — режим перемотки «автопоиск паузы» в магнитофоне

ASM (assembly) — сборка

А/Т — автоматическая трансмиссия

ATDC — после верхней мертвой точки

ATF (automatic transmission fluid) — жидкость для автоматической трансмиссии

ALTO (automatic) — автоматический

В (battery)- батарея

BACK UP — задний ход

BAND — диапазон (у радиоприемника)

BARO (barometric pressure) — атмосферное давление

BEAM — дальний свет

BLOWER MOTOR — мотор отопителя салона (он же -кондиционера)

BOOST — величина вакуума во впускном коллекторе

BREAKER — тепловой размыкатель (предохранитель многократного действия)

BTDS — до верхней мертвой точки

САС (charge air coder) — охладитель всасываемого воздуха

CAM-CAMSHAFT — распределительный вал

СС — кубический сантиметр

CDS FAN (condenser fan motor) — мотор вентилятора, охлаждение конденсора (радиатора кондиционера)

CHECK CONNECTOR — проверочный разъем

CHG — CHARGE — зарядка

CHOKE — воздушная заслонка

CI — центральный впрыск

CIG FUSE — предохранитель прикуривателя

СКР (crankshaft position) — положение коленчатого вала

СМН (cold mixture heater) — нагреватель топливной смеси

СМР (camshaft position) — положение распредвала

СО (carbon monoxide) — окись углерода

CRANK (crankshaft) — коленчатый вал

D — DRIVE — движение

DEF (defogger) — размораживатель , подогрев заднего (переднего) стекла

DI (distributor ignition) — распределить зажигания

DOHC (double overhead camshaft) — двойной распредвал в головке блока

DOME — панель приборов, салон

DOOR CONTROL — управление дверью

DTS (diagnostic trouble code) — коды самодиагностики

DTM (diagnostic tast mode) — режим диагностики

E — END — конец (топлива)

Е — EARTH — «земля» (корпус)

EAI — подача воздуха в выпускную систему

ЕВСМ (electronic brake control module) — электронный блок управления тормозами

ЕСС ( emission control computer) — блок управления выбросами (испарениями) двигателя

ECI — электронный центральный впрыск (тоже CI)

ЕСМ (engine control module) — см. ECV

ECON — ECONOMY — экономичный (режим работы)

ЕСТ (electronic control transmission) — электронное учравление трансмиссией

ЕСТ (engine coolant temperature) — температура двигателя

ECU (electric control unit) — электрический блок управления

EFI — электронный впрыск топлива

EGR (exhaust gas i ^circulation) — возврат выхлопных газов

ENG — ENGINE — двигатель

Читать еще:  Купить маз зубренок со спальником в москве новый цена

EPS — электронное управление амортизаторами

EVAP (evaporative) — система отсоса паров (из бензобака)

F (full) — полный (уровень топлива)

F (или FF). FORWARD — вперед

FAN MOTOR — мотор вентилятора

FAN I/UP RELAY — реле повышения оборотов холостого хода при включении вентилятора

FC (FCUT) — FUEL CUT — отсечка топлива

FL (fusible link) — предохранительная вставка

FOG LIGHTS — противотуманные фары

FP — см. FUEL PAMP

FUEL PAMP — топливный насос

FUSIBLE LINK — предохранительная линия

FWD (front wheel drive) — передний привод

GLOG PLUG — свеча накаливания

Н (hard) — жестко (режим подвески)

Н или Hi (high) — высокие (обороты), высокая (передача, температура)

НАС (high altitude compensation) — система компенсации атмосферного давления

HAI (hot air system) — система подачи горячего воздуха во впускной коллектор (при работе двигателя на сильном морозе)

HAZ (hazard) — аварийная сигнализация

HEAD LN — левая фара

HEAD RH — правая фара

HEAD RH LWR — правая фара ближнего света

HEAD RH UPR — правая фара дальнего света

HTR (heater) — нагреватель

IAC (idle air control) — управление воздухом в режиме холостого хода

IDL (idle) — холостой ход

IG (IGN) — igniter — коммутатор

IG (IGN) — ignition — зажигание

IGNITION COIL — катушка зажигания

НА — ignition integral assemble — интегральная сборка зажигания

INT — interval — интервал

I/UP — idle up — увеличение оборотов холостого хода

L (low) — низкие (обороты), низкая (передача, температура)

L (left) — левое (зеркало, положение)

LF (left front) — левый передний

LH (left hand) — левая рука

LR (left rear) — левый задний

LS (left side) — левый боковой

М (medium) — середина

М (memory) — память

М (minute) — минута

MAP (mass air flow) — измеритель объема воздуха

MAIN RELAY — главное реле

MANU — ручное (управление, регулировка)

МС (mixture control) — управление составом смеси

MIL (malfunction indicator lamp) — лампа неисправности («check»)

MIRROR — зеркало заднего вида

MODE — выбор режима

MPI — многоточечный впрыск

М/Т — механическая трансмиссия

N — neutral — нейтральное (положение)

N — normal — нормальное (состояние)

0/D — over drive — повышенная передача

2 WAY 0/D — автоматическое отключение повышенной передачи

ОНС — (overhead camshaft) — распредвал в головке блока цилиндров

OX SENSOR — датчик кислорода

Р — PARKING — стоянка

РСВ (POWER CB) — power control block — силовой блок управления (обычно блок управления дверьми, стеклами)

PCV (positive crancase ventilation) — система вентиляции картера

PPS (progressive power steering) — система управления усилия на руле

PRE HEATING TIMER — реле времени предварительного нагрева (обычно свечей накаливания)

PWR (power) — мощностной режим

R (return) — возвращение, назад

R (right) — правое (зеркало, положение)

RDI FAN (radiator fan motor) — мотор вентилятора радиатора охлаждения двигателя

REAR DOOR — задняя дверь

REAR WASHER MOTOR — мотор заднего отмывателя стекла

REAR WINDOW DEFOGGER — обогреватель заднего стекла

REV (reversal) — изменение направления

RICH — богатая (смесь)

R.P.M. — обороты в минуту

RR — REAR — задний (например, RRDEF — задний размораживатель)

RTR MOTOR — retract motor — мотор открытия-закрытия фар S (soft) — мягкий

SAE (Society of Automotive Engineers) — общество автомобильных инженеров

SEAT HTR — seat heater — подогрев сидений

SELECT — выбор (режима)

SOHC (singl overhead camshaft) — один распредвал в головке блока

SPD — SPEED — скорость

SPORT (S) — спортивный (режим)

ST — STARTER — стартер

SUN ROOF — люк в крыше автомобиля

S/W (switch) — выключатель

TAIL — габаритные (огни)

ТВ (throttle body) — блок дроссельной заслонки

TEMS (Toyota electronic modolated suspension) — см. EPS

TDS (top dead center) — верхняя мертвая точка

TEMP (temperature) — температура

THROTTLE POSITION SENSOR — датчик положения дроссельной заслонки

THA — temperature heat air — температура воздуха

TGH — температура выхлопных газов

THW — temperature heat water — температура воды («Тосола»)

TRN — TURN — поворот

TURN RELAY — реле поворотов

VACUUM SENSOR — датчик вакуума

VSV (vacum solenoid valve)- электромагнитный клапан на вакуумной магистрали

W (warning) — предупреждение

WD (wheel drive) — ведущие колеса

WS (wheel steer) — управляемые колеса

4WD (four wheel drive) — полный привод

4А/Т — четырехскоростная автоматическая коробка передач.

Комментарии

Пока нет комментариев

Новости

  • 30.10.2019
    Продаем задние тормозные колодки Kashiyama (Япония)
  • 12.10.2018
    В наличие запчасти для Honda Accord
  • 20.05.2018
    В наличие аксессуары для Chevrolet Cruze (2009-)
  • 07.11.2017
    В наличие болты сходразвального рычага подвески для Mitsubishi Pajero/Montero IV (V8, V9) (2007-):
  • 20.05.2017
    В наличие аксессуары для Nissan X-Trail Т31

читать все

Все опубликованные на сайте сведения и расценки не являются публичной офертой и носят только ознакомительный характер.

Японские запчасти для автомобилей Mazda, Toyota, Honda, Mitsubishi, Infiniti, Suzuki и Nissan в наличии и под заказ.

С 2009 года компания MskJapan предлагает автомобилистам Москвы и других регионов России запчасти для японских автомобилей. В нашем ассортименте вы найдете запчасти Ниссан, Инфинити, Мицубиси, Тойота, Хонда, Сузуки и Мазда. Мы готовы предоставить Вам запчасти для этих японских автомобилей, как с нашего склада, так и под заказ в минимальные сроки.

Компания MskJapan всегда открыта для сотрудничества с частными лицами и крупными компаниями

Наши партнеры: Информационный портал Подмосковья Форум Подмосковья

А вы и не знали! Потайные, но важные функции в автомобилях

Почти в каждой машине есть потайные функции, которые очень полезны в повседневной жизни, но об их наличии не все догадываются

Почти в каждой машине есть «потайные» функции, которые очень полезны в повседневной жизни, но об их существовании далеко не все догадываются.

Сел в машину, завел двигатель, включил радио, настроил климат-контроль, поехал. Как правило, изо дня в день водители делают за рулем примерно одно и то же. Поэтому даже за весь срок службы автомобиля некоторые владельцы не успевают изучить все тонкости настроек и разыскать «потайные» функции. Среди последних есть и общепринятые, которые встречаются едва ли не в каждой машине. Но так получилось, что многие не в курсе об их существовании. Конечно, если вы бывалый, опытный водитель, наш список может показаться банальной, ну просто элементарной автомобильной азбукой. Новичкам же наверняка будет полезно.

Указатель бензобака

Начнем с подсказок, которые дает водителю автомобиль. Самая популярная – указание стороны, с которой расположен бензобак. Допустим, вы на арендованной машине или одолжили ее у друга. И, подъезжая к заправке, не уверены, где находится заливная горловина. Бывали такие ситуации? А ведь чтобы узнать, достаточно просто взглянуть на комбинацию приборов. Рядом с изображением бензоколонки нарисована стрелка. Ее направление как раз указывает на расположение топливного бака. Впрочем, стоит подчеркнуть, что это актуально не для всех автомобилей.

Регулируемый солнцезащитный козырек

Некоторые водители терпеливо щурятся, когда в ясную погоду солнце слепит в глаза сбоку. То ли дело прямо напротив – можно опустить козырек и закрыться от лучей… Кому-то мы, возможно, во всех смыслах откроем глаза, но этот солнцезащитный аксессуар можно легко повернуть на 90 градусов. И тем самым обезопасить себя от неравномерного водительского загара.

Читать еще:  Тестирование пдд категории с д е 2020

Отключение ESP

Иногда такую полезную электронную функцию, как ESP, лучше выключить. Хочется, скажем, подрифтить или надо выбраться из внедорожной ловушки. Пробуксовка бывает жизненно необходима! Но как быть, если нет заветной кнопки? Радикальный вариант выдернуть предохранитель в расчет не берем. Нам же только стабилизацию отключить – зачем жертвовать остальной привязанной электроникой? К сожалению, во многих моделях даже при наличии специальной кнопки полностью отделаться от помощника невозможно. В определенный момент пробуксовка все равно будет остановлена. А иногда степень отключения ESP зависит от продолжительности нажатия на кнопку. Если ее нет совсем, во многих автомобилях предусмотрены специальные сложные комбинации. Скажем, в ряде моделей «Тойоты» к желанному результату приведут манипуляции с педалью тормоза и ручника.

Подогрев зеркал

У каждого водителя был тот самый момент, когда возникает вопрос: а как включить подогрев зеркал заднего вида? Крайне полезная для России функция, как правило, не имеет отдельной кнопки. Дело в том, что зеркала начинают прогреваться вместе с задним стеклом. Правда, некоторые автопроизводители вроде Volkswagen более доброжелательны к владельцам и предусмотрели для подогрева отдельное положение на регуляторе положения зеркал.

Электронный ручник для экстренного торможения

Современные автовладельцы ошибочно полагают, что электронный ручник не заменяет привычный механический, и используют его только во время стоянки. На самом деле функцию экстренного торможения никто не отменял. И если по каким-то причинам, что называется, «пропали тормоза», кнопка электронного ручника поможет остановить машину.

Кондиционер зимой против запотевания

С приходом зимы водители, как правило, забывают о кондиционере до лета. Когда начинают запотевать стекла, стараются спасти ситуацию регулировкой обдува или вовсе «тряпочным» методом. А зря. Нажав на кнопку A/C, можно избежать проблем. Включение кондиционера зимой полезно не только для долговечности всей системы, но и решает вопрос с запотеванием стекол.

Стекла

Со стеклами связана и последняя функция в нашем топе, точнее, с их открытием и закрытием. Чтобы отрегулировать положение, вовсе необязательно находиться внутри автомобиля. Зажав на несколько секунд кнопку блокировки или разблокировки центрального замка на брелоке, можно, соответственно, закрыть или открыть окна. Бывает удобно для проветривания раскаленного салона на жаре. Хоть и не для всех автомобилей это актуально.

Хотите еще больше новостей, фото и видео об автомобилях? Подписывайтесь на нас в Facebook, Вконтакте, YouTube.

4КОЛЕСА

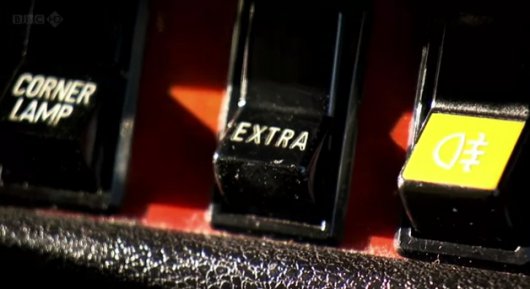

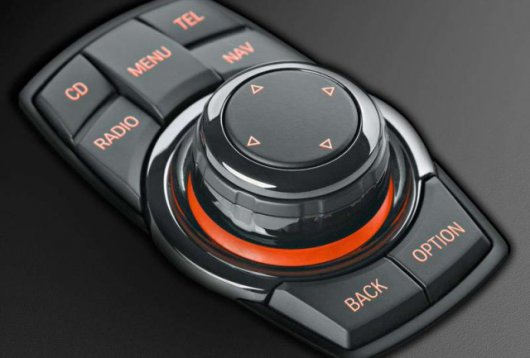

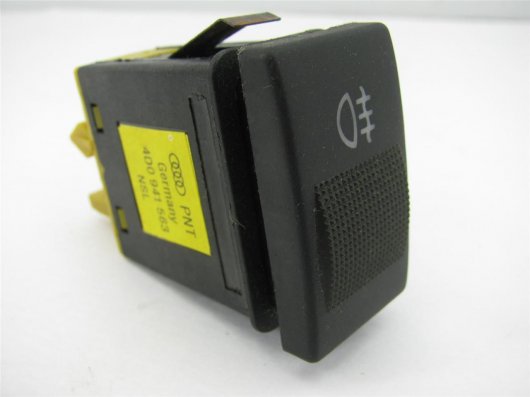

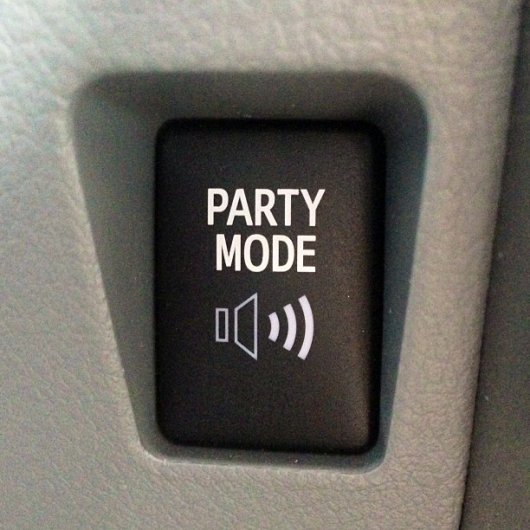

Символы и кнопки в автомобиле. Что они означают?

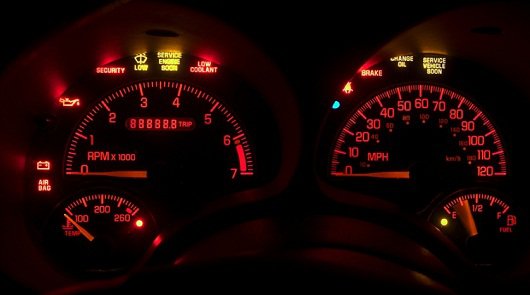

Каждый водитель сталкивался со странными символами на приборной панели автомобиля или пытался найти незнакомую кнопку в машине и, найдя ее, задавал вопрос: «Что это за копка?», «Что это за значок?». К сожалению, в автомобильном мире нет общего стандарта обозначения каких-либо функций в автомашине, в результате чего многие водители сталкиваются с трудностями.

В отличие от кнопок в автомашине, значки на панели приборов более стандартизированы, но все же различия между разными марками существуют.

1) Кнопка подогрева омывающий жидкости

Очень редкая кнопка в современных автомобилях, но, тем не менее, данная функция есть на Chevrolet Avalanche LTZ. Кнопка расположена снизу (последняя кнопка в нижнем ряду). Правда воспользоваться этой удивительной функцией у большинства владельцев этого автомобиля не получиться, так как компания GM в связи с выявленными проблемами решила не использовать подогрев, омывающий жидкости лобового стекла. Тем не менее, кнопка в автомобиле работает, загорается сигнальная лампа, что функция включена, сбивая с толку водителя, так производитель деактивировал функцию подогрева жидкости лобового стекла.

2) Кнопка «Extra» в Saab

На первый взгляд загадочное обозначение этой кнопки в автомобилях Сааб, наводит на мысль, что это какая-то важная функция. К сожалению владельцы этих автомобилей купив автомобиль не нашли описание в руководстве к машине о назначении этой кнопки. Эта кнопка ничего не обозначает, поскольку производитель поставил эту кнопку в качестве запасной, на тот случай если водитель захочет подключить в автомашине какое-то дополнительное оборудование (сигнализация, противотуманные фары и т.п.). В отличие от автомашин Лада, в которых вместо запасных кнопок использовались заглушки под кнопки, компания Сааб позаботилась о водителях.

3) Кнопка задних противотуманных фонарей

Кнопка противотуманных задних фар имеет запутанное обозначение, которое может сбить с толку многих водителей. Плюс ко всему все автопроизводители, оснащающие этой кнопкой своиавтомобили, располагают ее в разные места, что сбивает с толку многих водителей. Подобная функция распространена в России и в Европе. В США, в Корее и Китае данная функция является большой редкостью в современных автомашинах.

4) Кнопка «Party Mode»

Удивительная кнопка от компании Тойота. Данная функцияприсутствует на автомобилях Toyota 4Runner. Это кнопка увеличивает звучание «басов» в задних динамиках автомобиля.

5) iDrive

Известная во всем мире интеллектуальная система управления информационно-развлекательной системой в автомобилях BMW на первый взгляд выглядит стильно и красиво. Но, по отзывам многих владельцев автомобилей БМВ, не так удобна для пользования. По мнению экспертов обозначение функций привычными символами было бы предпочтительнее, чем использование надписей на кнопках. К тому же большинство функций, которые управляются iDrive, вообще не имеют обозначение на кнопках управления.

6) Напольный переключатель дальнего света

Данная функция часто встречается на старых автомобилях. Многие нас спросят, для чего раньше производители оснащали автомобили напольными переключателями дальнего света? При движении в ночное время водитель должен быть максимально сконцентрирован на дороге. Поэтому для включения дальнего света удобнее использовать напольный переключатель, который менее отвлекает от дороги, в отличие от подрулевого переключения.

7) Значок давление в шинах

Странный значок, который может высветиться на панели приборов, означающий, что в одном из колес автомобиля (или в нескольких) упало давление. Странное общепринятое обозначение на наш взгляд. Если владелец автомашины не знает предназначение этого символа, то если подобный значок высветиться на панели приборов, водителю тяжело догадается, что датчик давления в шинах сообщает о том, что в колесе недостаточно давления воздуха.

Это самый ненавистный значок у автолюбителей, хотя он и несет информативную пользу для водителя. Все дело в том, что часто появление значка давления шин на панели приборов ошибочно и не требует срочного ремонта колеса. Стоит отметить, что падение давления в колесе всего на 10-15 процентов, как правило, приводит к появлению на приборной панели данного символа.

Но часто этот символ обозначает, что шина автомобиля повредилась. Поэтому при появлении данного значка водители с раздражением реагируют на это, так как в любом случае придется проверять давление в шинах, выронив давление во всех колесах, поскольку в противном случае данный символ не погаснет.

8) Кнопка на указатели поворота на современных BMW

Практически на всех современных автомобилях БМВ на переключателе сигналов поворота расположена загадочная кнопка «BC», которая своим странных двубуквенным обозначением собьет с толку любого водителя. Но при внимательном изучении руководства к автомобилю выясняется, что данная кнопка необходима для управления различными функциями в автомобиле. Самое странное, что Немецкие инженеры назвали эту кнопку двумя буквами – ВС и поместили ее на переключателе сигналов поворотов. Ни какой логики.

Так с помощью нее можно переключать вывод различной информации на дисплеи приборной панели, на которой может выводиться дневной пробег, расход топлива, запас хода и другое. Также с помощью данной кнопки можно проверить автомобиль на ошибки.

Читать еще:  Срок давности по оставлению места дтп 2020

9) Кнопка «PTY-CAT» на Subaru

Как заявляют инженеры Японской компании, данная кнопка предназначена для программирования типа (вид музыкального жанра) радио программы и для присваивания каждой радиостанции своей категории. Но на практике практически все владельцы автомобилей Субару не пользуются данной клавишей, так как в руководстве об этой кнопке практически ничего не сказано, и как ей пользоваться не известно. Типичный случай, когда автопроизводитель оснастил автомашину максимальным количеством кнопок, но забыл указать в инструкции, как ими пользоваться, и для чего они предназначены.

10) Значок двигателя (Check)

Практически любой водитель хоть раз в жизни сталкивался с появлением на панели приборов значка двигателя, который называется «Check». Подробнее, что необходимо предпринять, если загорелся «Чек», Вы можете узнать из нашей статьи. Не смотря, на то, что этот символ несет в себе важную функцию, сообщая водителю, что возможно существует проблема в работе двигателя, он является самым раздражающим и непонятных для любых автолюбителей.

Ведь причина в появлении значка «Check» на панели приборов может быть любая. Начиная от качества топлива и заканчивая низким уровнем антифриза. Большинство водителей ненавидят этот символ, так как точную информацию о причинах его появления он не дает. Для установления причины появления «Чек» необходимо будет провести комплексную диагностику многих систем автомобиля, что выльется в непредвидимые денежные траты, что естественно у любого водителя вызывает раздражение. Большинство из нас привыкли при появлении определенного символа на приборной панели более точно индефицировать проблему.

К примеру, при появлении значка масла, мы знаем, что в двигатели низкий уровень масла. При появлении сообщения о низком уровне тормозной жидкости мы знаем, что проблема в тормозной системе. Но при появлении значка «Check» водитель будет в неведении, пока не сделает полную диагностику электронной системы и не проверит в автомастерской двигатель автомобиля.

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Как правильно подключить магнитолу в автомобиле! 🙂

Очередной ликбез для тех, у кого чешутся ручки, и тех кто просто делает в машине всё своими руками!

Для страждущих снял видео о том, для чего какие провода магнитолы необходимы, и как её можно подключать (альтернативные варианты)

Если Ооооочень сократить)))))))

По цветам стандарта евроисо:

Фиолетовый + динамика заднего правого

Фиолет/черн — динамика заднего правого

Зеленый + динамика заднего левого

Зелен/черн — динамика заднего левого

Серый + динамика переднего правого

Серый/черн — динамика переднего правого

Белый + динамика переднего левого

Белый/черн — динамика переднего левого

На самих динамиках где+ где — отмечено в 99% случаях

+ магнитолы к + динамика

— магнитолы к — динамика

Сечение провода огромной роли не играет, для обычного звука без космоса, медного многожильного (гибкого) провода 2*0.75 кв мм хватит (только ГОСТ, не ТУ, или хотя бы монтажный кабель для акустики, не в прозрачной изоляции)

Кабель для акустики в прозрачной изоляции с ценником как крыло боинга для обычного человека никакой ценности не представляет.

Его прекрасно может заменить шнур ШВВП или подобный, изготовленный согласно ГОСТ.

Оранжевый, диммер или иллюминейшн.

Вход для +12 вольт от габаритов.

Делает подсветку магнитолы тусклее, при подаче туда +12 вольт,

дабы не слепить водителя яркой подсветкой

Многие магнитолы требуют именно +12 вольт габаритов

Иногда в машине к разъему для магнитолы приходят+12 габаритов, после регулятора яркости.

Если регулятор яркости выполнен на ШИМ (большинство современных авто, включая ВАЗ) то некоторые магнитолы при малой яркости подсветки не могут понять, включить или выключить яркую подсветку, и начинают мигать каждую секунду. Нужно учитывать этот момент.

Синий или Синий/белый

Выход +12 вольт СЛАБОТОЧНЫЙ

Используется как питание для активных антенн или как сигнальный провод для включения усилителей.

Вешать мощные нагрузки туда запрещено.

Провода key1, key2, key gnd

Используются для подключения к кнопкам на руле.

Рисунок и пояснялка в видео нагляднее будет.

Но в целом это для резистивных кнопок на руле)))

Провод Brake или Parking Brake

Цвет зависит от производителя магнитолы и маркируется бирочкой или описан в инструкции к магнитоле.

Подключается к кнопке ручного тормоза.

Присутствует на магнитолах имеющих экран.

Ждет -12 вольт, чтобы включить изображение на экране.

Выключил ручник — пропало -12в, пропало изображение — чтоы на ходу мультики не смотрели и не отвлекались.

Большинство подключают его на -12 вольт питания магнитолы чтобы картинка была всегда.

Цвет зависит от производителя магнитолы и маркируется бирочкой или описан в инструкции к магнитоле.

Провод ожидает как правило +12 в (есть магнитолы которые могут принимать как плюс, так и минус и это настраивается в меню) при включении заднего хода.

Засветились лампы заднего хода

Плюс от лампы заднего хода пошел к проводу Reverse магнитолы, магнитола из любого режима переключилась на вход для задней видеокамеры.

Т.е. это автоматизация.

Включил заднюю передачу — магнитола включает на экране сигнал с камеры заднего вида.

Если она конечно в машине установлена.

Черный, масса, минус АКБ, или кузов автомобиля.

Силовой, толстый, через него идет приличный ток (до 15 ампер)

Желтый (оп-па! не красный)

Желтый провод это постоянный плюс питания магнитолы.

Силовой, толстый, через него идет приличный ток (до 15 ампер)

Крепят к +АКБ через предохранитель, либо провод уже есть в машине (заложена аудиоподготовка какая никакая)

Провод подключается к замку зажигания, к проводу на котором в положении ACC (аксессуары) появляется питание +12 вольт

Если скрутить желтый и красный вместе, высок риск что магнитола будет втихаря подкушивать АКБ, в довольно приличных объемах.

Для тех, у кого Нет такого положения замка (привет АвтоВАЗ, хотя вот в Гранте FL появится вот вот, но до него то десятки лет нет такого положения замка)

Есть несколько вариантов работы с данным проводом.

1) Откидывать панельку магнитолы.

Некоторые модели, не кушают ток при откинутой панельке.

Это нужно индивидуально замерять амперметром.

2) Некоторые модели Пионер имеют инженерное меню.

Вход в него осуществляется запиткой магнитолы по всем фронтам (черный-, красный+, желтый+) после чего надолго зажимаем кнопку SRC или крутилку громкости.

В меню есть пункт «Save Power» или «Save Energy»

Переводим во включенный вариант, и магнитола обычно не кушает АКБ после того.

У некоторых моделей Sony есть подобное, но выглядит как автоотключение, через 1 минуту, 30 секунд и т.п.

3) Между красным и желтым можно просто поставить кнопку с фиксацией или выключателем. Дубово, просто, надежно.

4) Можно подключить магнитолу к сигнализации/штатному центральному замку через 5 проводной моторедуктор и получить отключение магнитолы при постановке в охрану, и включение магнитолы при снятии с охраны.

Подробнее об этом способе в видео на 13:40

5) Можно подключить магнитолу через два диода таким образом, чтобы для включения магнитолы, нужно было включить зажигание, включить магнитолу, после чего зажигание можно выключать, а магнитола продолжает работать, пока самостоятельно ее не выключишь.

После самостоятельного выключения она ток не поджирает.

Подробнее с схемой об это в видео на 16:30

Если есть вопросы — задавайте, подскажу если смогу))))

Источники:

http://zen.yandex.ru/media/id/5a2f92d15f49679c65906d0c/5e24255e16ef9000ae912e48
http://www.cavtodocs.ru/ruchnoe_upravlenie-3490.html
http://www.mskjapan.ru/news/spisok_oboznachenii
http://autorambler.ru/advice/a-vy-i-ne-znali-potaynye-no-vazhnye-funkcii-v-avtomobilyah.htm
http://4kolesa.mirtesen.ru/blog/43726236714/next
http://pikabu.ru/story/kak_pravilno_podklyuchit_magnitolu_v_avtomobile__6814720

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
