Паук 4 2 1 ваз 2110 8 клапанов

Что дает установка паука 4-2-1 или 4 — 1

Польза от паука 4-2-1 и 4-1

Сейчас многие водители устанавливают в своих машинах паук 4-2-1 для того чтоб увеличить их мощность. Хотя современные автомобили достигли больших высот, автолюбители на этом не останавливаются и продолжают совершенствовать свои авто. Те кто знаком с тюнингом, а также не хотят кардинальных изменений конструкции мотора, могут улучшить свой автомобиль установив паука 4 2 1. Сама эта запчасть представляет собой выпускной коллектор, и в этой статье мы опишем его плюсы и минусы.
Но для начала давайте разберемся какая разница в выпускных коллекторах и какие они бывают.

Разновидности коллекторов

Первая разновидность эта стандартный выпускной коллектор. Он устанавливается на большинстве современных автомобилях для более экологичной работы и соединяет в себе коллектор и катализатор. Его основная работа заключается в сжигании оставшегося не сгоревшего бензина.

Минусом такого коллектора является плохая пропускаемость выхлопных газов, четыре трубы которые выходят из двигателя слишком тонкие. К тому же выйдя из двигателя, отработавшие газы упираются в соты катализатора, и в коллекторе образуется давление, катализатор как бы душим мотор. Но так как у катализатора есть определенный срок службы и довольна высокая цена автовладельцы пытаются его заменить на паук (как можно проверить катализатор?). Идеальной выпускной системой было бы, если отработавшие газы сразу выходили на улицу без каких либо выхлопных труб и коллекторов, но ездить на таком автомобиле было бы не возможно и не законно.

Плюсы и минусы паука 4-1

Вторая разновидность выпускного коллектора это паук 4-1. Строение таких коллекторов схоже с заводским катализатором, но у паука 4-1 четыре трубы, которые выходят из двигателя большего диаметра и задержка выхлопных газов менее выражена. Как правило, такой вид коллекторов дешевле.

Его структура более простая, и он представляет собой более простую форму. В конструкции такого коллектора лежит соединение четырех труб в одну более толстую и в дельнейшем, переход к резонатору. Применяются они чаще всего на спортивных, высоко оборотистых моторах, так как рабочий диапазон у коллектора 4-1 свыше шести тысяч оборотов.

Плюсы и минусы паука 4-2-1

И наконец, последняя конструкция коллектора применяемая в гражданском, атмосферном тюнинге это паук 4-2-1. Смысл такого паука как можно больше удлинить сам коллектор и сделать так, чтоб отработанные газы выходя из двигателя как можно меньше соприкасались и мешали друг другу.

Строение такого коллектора сделано так, что сгоревшая бензо-воздушная смесь, выходящая по трубам из первого цилиндра, соединяется с четвертым, а второй соединяется с третьим и далее эти две трубы соединяются в одну.

Поставил паук нужна ли прошивка

В настоящее время производителей спортивных пауков большое множество. Все они утверждают, что при установке паука 4-1 или же 4-2-1 мощность вашего четырех цилиндрового двигателя вырастит до 10%. Это подтверждается видео роликами и замерами на диностенде, но так ли это на самом деле? Производители нам немного не договаривают, так как при замене штатного коллектора на паук нарушится правильная работа мотора.

При производстве нового автомобиля в блок управления двигателя устанавливается штатная программа, которая контролирует выхлопные газы и настроена на определенное давление в выпускном коллекторе. При установке паука давление в выпускной системе меняется, и на приборной панели загорается ошибка двигателя. Машина при этом начинает расходовать больше бензина и мощность ее сильно падает. Для того чтоб этого избежать необходимо менять заводские настройки двигателя, на так называемую прошивку евро два, либо вовсе евро ноль. Такие прошивки более универсальные и легко устанавливаются на СТО, где занимаются чип-тюнингом. Но абсолютно одинаковых моторов просто не существует и для того чтоб добиться максимальных показателей при установке паука, вам необходимо индивидуально калибровать ваш двигатель.

Паук 4 2 1 ваз 2110 8 клапанов

Этот товар выбрали 20 покупателей

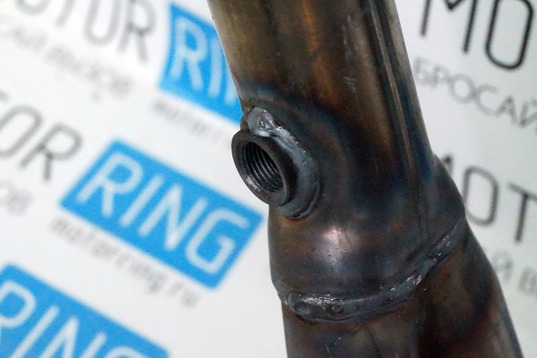

Для 8-ми клапанного двигателя с гайкой под 1-2 датчика кислорода.

После установки паука, потребуется изменение стандартной программы, и удлинитель датчика кислорода. Паук устанавливается в комплекте с прямоточным резонатором Stinger без сварки, в случае со штатным резонатором потребуется сварка.

Диаметры:

  • первичных труб — 38 мм;
  • вторичных — 43 мм;

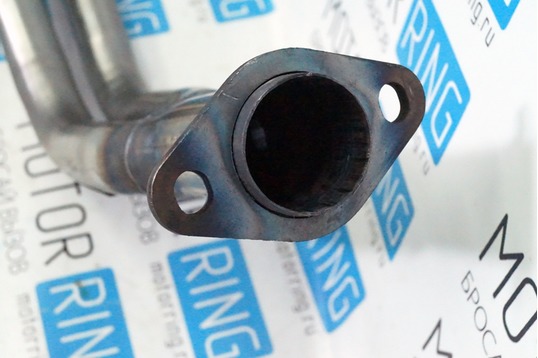

  • выход — 51 мм.

Материал: сталь 08 пс холоднокатанная.

Прирост мощности: 9,5 л.с.

При заказе в корзине, в строке пояснение к заказу укажите под какое количество датчиков Вам нужен Паук под 1 или 2!

Вес, кг: 4.55 Размеры, см: 76 х 37 х 32 Объем, м3: 0.08998

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA
Читать еще:  Комплектующие для переднего бампера киа рио с фото

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Паук 4 — 1 и комплектующие для установки

Ремонтный комплект нейтрализатора выхлопной системы ВАЗ 2110-2112, Приора

Удлинитель датчика кислорода Stinger универсальный

Прокладка под Паук на 8 клапанный двигатель

Выпускная прокладка на ВАЗ 16 кл

Паук 8 клапанный 1кислородный датчик

Паук 8 клапанный 2 кислородных датчика

Паук 16 клапанный 2 кислородных датчика

Паук 16 клапанный 1 кислородный датчик

Паук на ВАЗ 2101-2107

Паук 8 клапанный 4-1 STINGER

Паук 16 клапанный STINGER

Паук 8 клапанный Спорт 4-1 STINGER

Особенностью данной формы пауков является четыре трубы, которые сходятся в одну без заужений, что способствует беспрепятственному прохождению выхлопных газов.

В отличии от системы 4-2-1 не требует замены стандартного резонатора на спортивный.

В стандартной системе выхлопа установлен кат коллектор, внутри которого вмонтирована керамическая сетка в виде сот, которая препятствует выбросу вредных веществ в атмосферу.

Зачастую керамическая сетка забивается отработанными газами, тем самым понижая мощность, увеличивается расход топлива автомобиля.

В авто сервисах предлагают пробить данную керамическую сетку и проставить кат.коллектор обратно. Делать этого не стоит потому что:

-это трудоемкий процесс

-из-за образовавшейся пустотности в кат.коллекторе появятся различные призвуки и бренчания

Устанавливаем паук на ВАЗ 2114: тонкости процесса

Такой элемент двигателя, как паук 2114, представляет собой разновидность выпускного коллектора, который обеспечивает наиболее оптимальные режимы работы силовой установки.

О замене этой детали задумываются многие автомобилисты, ведь родной коллектор на ваз 2114 рассчитан под режим работы в соответствии с требованиями Евро-3, благодаря чему автомобиль теряет в мощности более 10 л.с.

Произведя несложную замену базового коллектора на паук, эту ситуацию можно легко исправить. О том, как устроен сам паук и о том, как произвести его установку — расскажем ниже.

Паук и его разновидности

Основное отличие паука от оригинального ВАЗовского выпускного коллектора состоит в:

  • отсутствии острых углов на пути газов;
  • многоуровневой прямоточной системе (по типу 4-2-1);
  • отсутствии внутренних компонентов (именно они, в первую очередь, «подводят» показатели двигателя к стандарту Евро-3 и одновременно снижают его мощность).

По своему устройству паук 4 2 1 2114 представляет сложную систему трубок, соединенных друг с другом. Как несложно догадаться, от самого двигателя отходит 4 трубки, на некотором расстоянии объединяющиеся в 2, а в дальнейшем — в 1 выпускную трубу. Такое объединение трубок во время работы двигателя образует перепады давления воздуха, которые способствуют максимальной очистке и продувке цилиндров и, как следствие, повышению общей мощности мотора.

Следует отметить, что после установки паука «экологичность» автомашины снизится, и никакого соответствия стандарту Евро-3 — не будет. Во всем же остальном замена этой детали будет только на пользу автомобилю.

Кроме пауков типа 4 2 1, о действии которых уже рассказано, в магазинах можно встретить и пауки типа 4 1. Отличие их состоит в том, что в последнем варианте 4 отходящие от двигателя трубки сразу переходят в 1, минуя промежуточный этап в 2 трубки.

Подобные пауки предназначены исключительно для форсированных двигателей и обеспечивают прирост мощности в сравнении со стандартным коллектором только на оборотах 6500 об/мин и более. Именно поэтому, паук 4 2 1 на ваз 2114 является более оптимальным вариантом, нежели паук типа 4 1.

Следует отметить, что весь процесс модернизации не ограничится только лишь установкой паука. Кроме него потребуется также установить прямоточную выхлопную систему, резонатор и удалить катализатор.

Таким образом, решив заменить коллектор придется, по-сути, заменять всю выхлопную систему. Правда, можно ограничиться лишь заменой катализатора на резонатор, но в таком случае общий прирост мощности будет заметно меньше (около 5 л.с. вместо 12-15 л.с. при полной замене выхлопной системы).

Что потребуется для замены

Для того, чтобы установить паук на ваз 2114, потребуется минимальный набор инструментов и приспособлений, а именно:

  • комплект ключей;
  • углошлифовальная машина (болгарка) — в некоторых случаях;
  • отрезные диски к УШМ;
  • сварочный аппарат — в некоторых случаях;
  • состав WD-40;
  • новый крепеж для выхлопной системы;
  • новый лямбда-зонд (оснащенный удлиненным проводом).

Кроме этого, при установке паука следует провести и замену прокладки выпускного коллектора.

Что же касается выбора фирмы-производителя пауков, то следует отдать предпочтение фирме Стингер (Stinger), поскольку ее продукция обладает высоким качеством и уже давно популярна у автомобилистов. Кроме этого, можно приобрести детали и от других фирм, но предпочтение следует отдавать среднему или высокому ценовому диапазону. Приобретать дешевые пауки не следует, поскольку изделия низкого качества могут быстро выйти из строя.

Читать еще:  Лада х рей отзывы

Как выполнить замену

Вся замена паука ваз 2114 проходит в несколько этапов:

  1. Установить машину на эстакаду либо яму, поставить на ручник и зафиксировать колеса упорами (башмаками).
  2. Если автомобиль недавно работал — дать ему остыть.
  3. Демонтировать защиту картера.
  4. Выкрутить болты, крепящие штаны выпускного коллектора к входу катализатора (для облегчения откручивания, перед началом работы их следует обработать смазкой WD-40).
  5. Если замена частичная, то катализатор и глушитель оставить на месте, если полная — то демонтировать.
  6. Отвинтить гайки, крепящие коллектор к ГБЦ.
  7. Демонтировать «родной» коллектор и расположенную под ним прокладку.
  8. Установить паук вместо штатного коллектора (если паук соответствует модели, то он точно встанет на свое место). Перед установкой следует подложить под него новую прокладку.
  9. Если старые крепежные элементы сильно корродировали, то вместо них следует установить новые, желательно — покрытые медью либо латунью.
  10. Если выполняется частичная замена, то нужно проверить совпадение трубы паука с входом катализатора. Как правило, выходная труба паука — длиннее, поэтому придется отрезать и демонтировать не только катализатор, но и часть выхлопной трубы, вместо которых следует вварить резонатор.
  11. Соединить выходную трубу паука с резонатором.
  12. Если происходит полная замена, то выполняются те же операции, что и в предыдущих пунктах, но вместо всей «родной» выхлопной системы устанавливается прямоточная.

После установки паука придется заменить и лямбда-зонд (на новый, с удлиненным проводом). Завершением всего процесса модернизации станет перепрошивка ЭБУ, которую следует выполнить в автосервисе. Она поможет зафиксировать новую систему в компьютере как «штатную», а также покажет полученный в результате проведенного апгрейда прирост мощности.

Полезное видео

Дополнительную интересную информацию вы сможете почерпнуть из видео ниже:

Установка паука 4-2-1 вместо катализатора на ВАЗ 2114

Многим владельцам ВАЗ 2114 не всегда по душе работа силовой установки в заводском исполнении. Двигатель данного автомобиля оснащен инжекторной системой питания, настроенной под стандарт Евро-3. И именно из-за этого стандарта система отвода газов «съедает» до 10 л. с. мощности.

Чтобы устранить данный неприятный факт многие подвергают систему отвода выхлопных газов модернизации, устанавливая место штатного коллектора тюнинговый, получивший в народе название «Паук».

Зачем нужен «Паук»?

«Паук» — это тот же коллектор, но с раздельным отводом выхлопных газов из цилиндров двигателя на начальном этапе. Суть работы «Паука» — более лучшая продувка и очистка цилиндров от выхлопных газов за счет колебаний давления в выпускной системе. Чтобы достичь нужный эффект при изготовлении «Паука» используются трубы определенной длины. Причем патрубки, подсоединяемые к головке блока, устанавливаются по порядку работы двигателя.

Сейчас на рынке продается «Паук» двух типов: 4-1 и 4-2-1. Разница между ними сводится к тому, что в первом типе 4 патрубка, которые присоединяются к головке блока сходятся в одну трубу, а она уже подсоединяется до катализатора. «Паук» второго типа отличается тем, что его 4 патрубка сначала переходят в 2 трубы, а те в свою очередь в одну, которая подсоединяется к катализатору. К тому же внутренняя полость «Паука» не имеет начинки, которая есть в штатном коллекторе. Эта начинка и обеспечивает соответствие стандарту Евро-3, и она же «давит» двигатель ВАЗ 2114.

Тип «Паука» также влияет и на достижение необходимого эффекта. Чтобы колебания давлений в выхлопной системе с типом 4-1 обеспечили хорошую продувку цилиндров, обороты силовой установки должны быть выше 6500 об. То есть устанавливать такой «Паук» целесообразно только на форсированные двигатели, обеспечивающие высокие обороты.

Тип 4-2-1 позволяет достичь необходимого эффекта и на небольших оборотах, что дает возможность применять их на ВАЗ-2114 даже без переделок силовой установки.

Следует отметить, что сам «Паук», установленный вместо штатного коллектора, особо не повлияет на работу двигателя, потребуется еще удаление катализатора и установка резонатора и прямоточной выхлопной системы. В общем, менять придется всю выхлопную систему. После таких переделок ВАЗ-2114 никаким стандартам соответствовать не будет, зато автомобиль стане более резвый. К тому же в дальнейшем не потребуется замена забитого катализатора, поскольку его попросту в системе не будет.

Что касается недостатков, то «Паук» обеспечивает более громкий звук, поскольку выхлопные газы движутся по прямоточной системе. Многим такой звук нравиться, но при поездках на длительные расстояния он может сильно досаждать. И второй недостаток – ни о какой экологичности речи быть не может.

Но если надоело ездить на ВАЗ-2114 с двигателем, который «ведет» очень спокойно, то установить «Паук» все же следует.

Что необходимо для проведения работ?

Все работы можно провести и самому, предварительно купив все необходимое. Переделка выхлопной системы может быть частичная, с заменой катализатора на резонатор, но в таком случае «Паук» свою эффективность будет обеспечивать не полностью, и полная замена выхлопной системы.

В первую очередь, необходимо купить сам «Паук» на автомобиль ВАЗ-2114, лучше брать тип 4-2-1. Если переработка будет полной, потребуется еще резонатор и прямоточный глушитель, а при неполной — только резонатор. При замене обязательно меняется прокладка выпускного коллектора. Покупать следует только детали фирм, хорошо зарекомендовавших себя. Таким производителем является, к примеру, Stinger, но есть и другие.

Читать еще:  Стоимость киа в 2020 году

Из инструментов потребуется:

  • Набор ключей;
  • Сварочный аппарат (возможно);
  • Шлиф. машинка с отрезным кругом (возможно);
  • Новые крепежные элементы выхлопной системы;
  • Лямбда-зонд с удлиненной проводкой;
  • WD-40;

Последовательность выполнения работ

Имея все это под рукой, можно приступать к работам:

  1. Устанавливаем ВАЗ-2114 на смотровую яму, и обездвиживаем. Если авто только с поездки – даем время остыть выхлопной системе. Снимаем защиту картера.
  2. Откручиваем болты крепления штанов выпускного коллектора от приемной трубы катализатора и разъединяем их. Болты крепления лучше предварительно обработать WD-40.
  3. Если замена делается только частичная – катализатор и глушитель оставляем пока на месте. А вот при полной замене все, что идет от штанов коллектора – с ВАЗ-2114 снимаем.
  4. Переходим в подкапотное пространство. Откручиваем гайки крепления выпускного коллектора к головке блока, предварительно обработав их WD-40.
  5. Аккуратно снимаем штатный коллектор и прокладку, находящуюся под ним.
  6. Далее производится установка «Паука». Если выбор сделан правильно, то он станет на место без проблем. Важно не забыть установить новую прокладку под него. Если старые гайки крепления сильно проржавели, их лучше заменить новыми, омедненными или латунными.
  7. Переходим под автомобиль. При частичной замене производим примерку совпадения «Паука» с приемной трубой катализатора. Обычно «паук» длиннее штатного коллектора, поэтому придется выхлопную систему укорачивать, для этого и нужна шлиф. машинка (болгарка) и сварочный аппарат. Затем полностью вырезается катализатор. Вместе с катализатором возможно придется удалить и часть трубы, которая идет за ним. А на его место вваривается резонатор, предварительно все подгоняется по длине.
  8. Соединяем «Паук» с приемной трубой резонатора. На этом частичная замена завершена.
  9. При полной замене, производим то же самое, что и при частичной, но с новой прямоточной системой и резонатором. То есть подвешиваем на авто новую выхлопную систему с резонатором, производим замеры, при необходимости подгоняем по длине, все соединяем и закрепляем.

Некоторые особенности


Есть несколько нюансов, которые следует учитывать при переделке выхлопной системы ВАЗ-2114. Устанавливаемый тюнинговый коллектор шире по размерам, поэтому он будет касаться резинового патрубка, ведущего на печку. Чтобы это в дальнейшем не привело к вытеканию охлаждающей жидкости, следует этот патрубок заменить на новый, подлиннее, и отвести его от коллектора.

Поменять придется и лямбда-зонд, поскольку отверстие под его посадку в тюнинговом коллекторе находится ниже, чем в штатном, поэтому и нужен этот датчик с удлиненной проводкой.

Также «Паук» более объемный снизу, поэтому установить защиту днища уже не получиться.

Завершающим этапом всех этих работ является перепрошивка электронного блока управления, которая позволит «воспринимать» новую выхлопную систему как штатную. Также перепрошивка позволит «раскрыть» весь потенциал силовой установки после переработки. Перепрошивку лучше выполнять у знающих специалистов на СТО.

Это и все работы, касающиеся переработки выхлопной системы автомобиля ВАЗ-2114.

Паук 4 2 1 ваз 2110 8 клапанов

25.02.2020

25.02.2020

21.02.2020

23.02.2020

21.02.2020

  • markel-e Эксперт Jan 9 2009, 21:54
  • Барахольщик Постоялец Jan 10 2009, 02:15

Если ставить паука, то менять весь выхлоп в сборе- возможно чуть резвее поедет. Паук+более толстые трубы+прямоток (только не спарцо или про-чпорт). Ну и соответственно выкинуть катколлектор.

А какой паук лучше — хз, можно и самому замерить и сварить если есть материал, желание, прямые руки, нужные знания (интернет).

Сообщение отредактировал Барахольщик — Jan 10 2009, 02:16

  • Anden Защитник ВАЗа Jan 10 2009, 02:27
  • First_Angel Crazy City Driver Jan 10 2009, 02:53

Большая часть потерь на выпуске приходится на выпускной коллектор. В спорте и тюнинге штатный заменяют на так называемый «паук» — отличается формой и порядком соединения приемных труб с выпускными окнами. «Пауки» бывают «короткие» и «длинные» (два У). Если взять 4-ци-линдровый двигатель, то схема труб «длинного» строится по формуле 4->2->1, а «короткого» 4->1. К «длинному» пауку положена соединительная муфта 2->1, у «короткого» более сложная геометрия. Коллектор 4->1 дает добавочную мощность только в очень узком диапазоне оборотов, за 6000 об/мин, и его обычно применяют для высокофорсированных двигателей с широко фазными распредвалами, то есть на спортивных автомобилях. Коллекторы 4->2->1подходят для любительского тюнинга, так как обеспечивают некий прирост мощности и крутящего момента в довольно широком диапазоне оборотов. Физика работы деталей сложна, и, не углубляясь в дебри, попросту ответим на вопрос — сколько лошадей прибудет? Мало! Для вазовских моторов обычно 3-5%, и даже в случае доработки впуска — не более 7% (это вообще максимум труднодостижимый). В прямоточной системе применяют также промежуточные прямые трубы увеличенного диаметра, резонаторы пониженного сопротивления. Вместо жестких соединений часто ставят «гофры» (сильфоны) или шаровые соединения. Последние не создают паразитных частот резонанса, зато недолговечны. Приблизительные (очень!) цены на детали прямотока для переднеприводного ВАЗа таковы: «паук» — $150, сильфон — $30, глушитель -200, трубы — 30.

Все эти детали нетрудно установить самостоятельно, был бы подъемник или яма, инструмент, ловкие руки и светлая голова. Но лучше доверить работу сервису: на фоне цены деталей установка дешева, к тому же требует «болгарки», сварки и трубогиба. Да и гарантию терять не стоит.
