Отопитель ВАЗ-2109: схема, устройство конструкции, расположение основных функциональных элементов и принцип работы

Многие автовладельцы, сталкиваясь с проблемами системы отопления, сразу обращаются в автосервис, а есть и такие кто предпочитают решить проблему самостоятельно. Но для этого необходимо знать, как работает отопитель и расположение его основных элементов.

Как выглядит схема и устройство печки ВАЗ-2109 изнутри вы узнаете из нашей статьи.

Внутренне устройство и принцип работы

Система отопления, установленная на ВАЗ-2109, имеет свои отличия и особенности относительно других автомобилей линейки АвтоВАЗа.

Отопитель состоит из пары пластмассовых кожухов (справа и слева), которые соединены между собой по всему периметру скобками-фиксаторами. В пазы кожухов закладывают особый жгутик, чтобы его хорошо уплотнить. Вентилятор подаёт воздушный поток во внутреннее пространство машины. Печка ВАЗ-2109 сконструирована так, чтобы вентилятор можно было достаточно просто самостоятельно достать со стороны двигательного отсека.

Электромотор вида 45.37230 крепят к кожуху, на его валу располагается вентилятор. Чтобы получить его нужную частоту вращения, было предусмотрено добавочное сопротивление. Его прикрепили слева в отверстие кожуха отопителя при помощи винта.

Радиатор отопительной системы

В корпус печки вмонтирован радиатор подогревания воздушных потоков, которые затем дуют в салон. Тремя винтами этот элемент системы прикручивают к правому кожуху и уплотняют пенополиуретановой прокладкой.

Конструкция радиатора представляет собой совокупность:

  • 2 ряда трубок.
  • 2 ряда охлаждающих пластинок.
  • 2 пластиковых бака.

Имеет две пары патрубков, он подсоединён к охлаждающей системе резиновыми трубами, там при помощи насоса обеспечивается циркуляция ОЖ. В кожухе крана на оси подводящей магистрали стоит пластинчатый клапан, который имеет отверстие, оно пропускает охлаждайку. Рычажок клапана соединяется тягой с рычажком рукоятки, которая также управляет процессом нагревания воздушных потоков. Если повернуть этот рычаг, то отверстие в клапане откроет магистраль для поступления ОЖ в радиатор.

Чтобы обеспечить равномерное отопление салона автомобиля, в печке имеется два центральных сопла, а также левое и правое, к которым подведены воздуховоды.

Вытяжная вентиляция

В машине установлена вытяжная вентиляция, которая осуществляет циркуляцию воздуха из салона на улицу. Она располагается сзади от проёмов кузова для боковых стёкол.

Также воздух проходит наружу сквозь дефлекторы при движении автомобиля. Процесс вентиляции производится за счёт разрежения, которое возникает у дефлекторов при движении. Отсасывание воздуха производится из задней части салона под облицовкой дефлектора, для этого отжимаются резиновые клапана и через отверстие дефлектора воздушный поток идёт на улицу.

Клапаны из резины нужны для того чтобы препятствовать проникновению уличного воздуха в салон автомобиля.

Электрическая составляющая печки

Ниже представлена электросхема включения вентилятора. Чтобы он заработал, нужен датчик температуры, который стоит в радиаторе. Когда ОЖ достигает определённой температуры, датчик подаёт сигнал и вентилятор включается автоматически.

  1. Монтажный блок.
  2. Зажигание.
  3. Добавочное сопротивление (резистор).
  4. Мотор.
  5. Кнопка, управляющая мотором.

А – к выводу со знаком плюс «30» генератора.

На некоторых автомобилях установлен ещё старый монтажный блок, в таком случае вентилятор включается через реле.

Элементы отопительной системы

Схема печки наглядно показывает расположение его основных функциональных элементов. Надо отметить, что устройство печки на моделях ВАЗ-2108, 2109 и 21099 одинаковое. Многие автовладельцы знают о том, что в этих моделях отопитель не доработан до конца. В итоге салон должным образом не обогревается, поэтому принимается решение о доработке печки своими руками. Как раз-таки в этом случае важно знать устройство отопителя, чтобы ничего не напутать.

Конструкция печки автомобиля ВАЗ-2109 будь то высокая панель или низкая абсолютно идентичная. Поэтому представленная информация пригодится владельцам этой модели с любой приборной консолью.

Зная основные моменты и что где располагается, уже можно попытаться самостоятельно разобраться с возникающими проблемами и починить появившиеся неисправности, сэкономив при этом средства и время на поездках по СТО.

Устройство и эксплуатация печки ВАЗ-2109. Инструкция по ремонту.

Отопление салона любого автомобиля обеспечивается воздухом, который подогревается в радиаторе отопителя. Радиатор печки ВАЗ 2109 включен параллельно к основному радиатору, входящего в систему охлаждения автомобильного двигателя.

Сам отопитель крепится четырьмя гайками в салоне под панелью приборов к болтам, что приварены к коробке воздухопритока. Воздух, подогретый в отопителе, через систему воздухопроводов направляется в салон. Воздухопроводы крепятся к панели приборов снизу и уплотняются прокладками.

Особенности устройства печки ВАЗ 2109

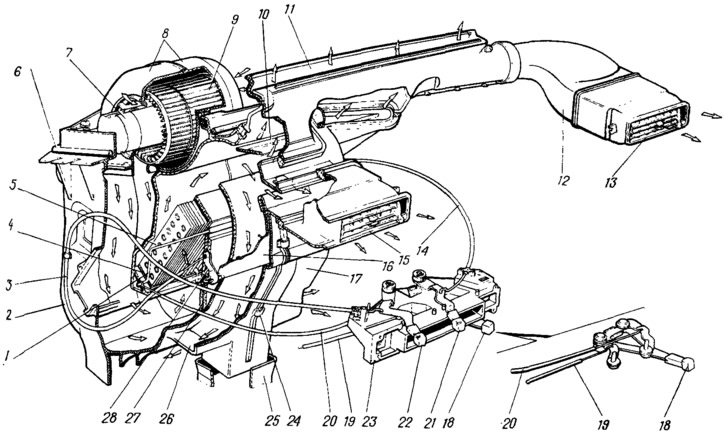

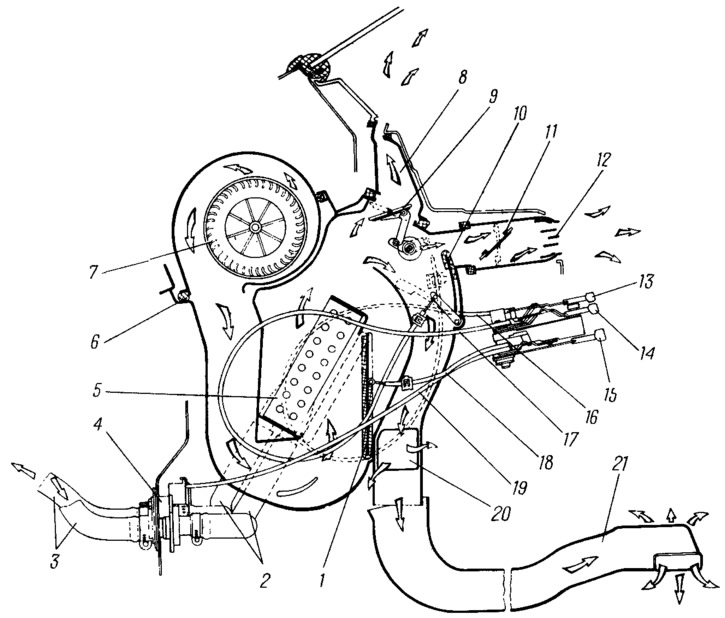

1. Скоба крепления кожухов отопителя; 2. Заслонка управления отопителем; 3. Левый кожух отопителя; 4. Тяга заслонки обогрева ног; 5. Уплотнительная прокладка радиатора; 6. Радиатор; 7. Уплотнительная прокладка отопителя; 8. Электродвигатель; 9. Кожухи вентилятора; 10. Рабочее колесо вентилятора; 11. Заслонка обогрева; 12. Воздухопровод обогрева ветрового стекла; 13. Воздухопровод бокового сопла; 14. Боковое сопло; 15. Заслонка центрального сопла; 16. Толкатель лопаток; 17. Ось лопатки; 18. Лопатка; 19. Рычажок перекрытия центрального сопла; 20. Тяга заслонки обогрева ветрового стекла; 21. Рычажок изменения направления воздушного потока; 22. Рукоятка управления подогревом воздуха; 23. Рукоятка подачи воздуха на ветровое стекло; 24. Рукоятка подачи воздуха в ноги; 25. Кронштейн рычагов управления; 26. Скоба крепления оболочки тяги; 27. Тяга управления краном; 28. Тяга заслонки управления отопителем; 29. Заслонка обогрева ног; 30. Оси рычагов управления подогревом воздуха; 31. Стяжной винтовой хомут; 32. Клапан крана отопителя; 33. Корпус крана; 34. Рычаг клапана; 35. Шланги, соединяющие кран с радиатором отопителя; 36. Воздухопровод внутренней вентиляции; 37. Окна обогрева ног задних пассажиров; 38. Кран отопителя; 39. Окно обогрева ног водителя; 40. Облицовка центральной стойки; 41. Внутренняя полость центральной стойки; 42. Воздухопровод вытяжной вентиляции; 43. Обивка центральной стойки; 44. Облицовка дефлектора вытяжной вентиляции; 45. Резиновый клапан; 46. Корпус дефлектора; 47. Дефлектор вытяжной вентиляции; 48. I. Отопитель; 49. II. Схема работы отопителя; 50. III. Кран отопителя; 51. IV. Вытяжная вентиляция салона

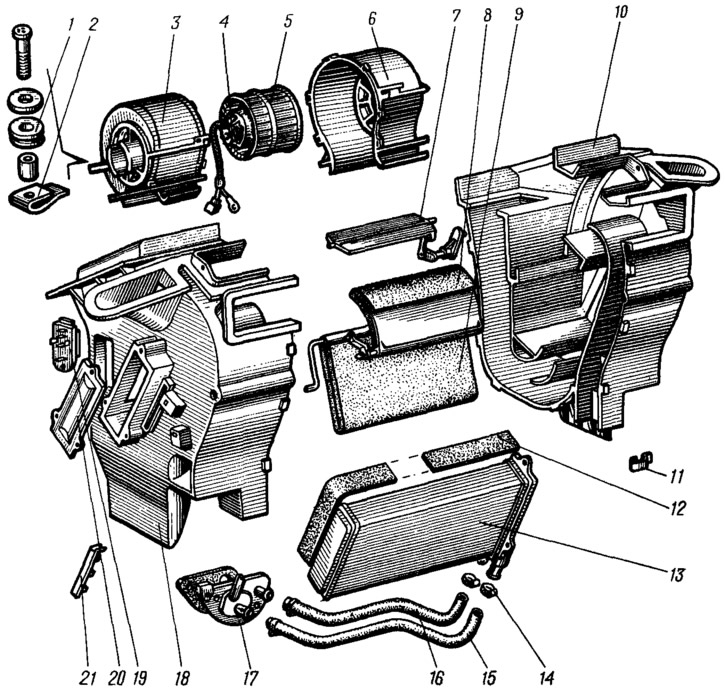

Печка состоит из 2 пластмассовых кожухов (правого и левого), которые соединяются между собой по периметру скобами крепления. Специальный жгут закладывается для уплотнения в пазы кожухов. Электровентилятор, принудительно подающий воздух в салон, крепится двумя винтами сверху отопителя. Конструкция печки сделана так, что электровентилятор можно легко снять со стороны отсека двигателя.

К кожухам вентилятора крепится электродвигатель типа 45.3730, на валу которого установлено рабочее колесо электровентилятора с тремя скоростями вращения благодаря двум спиралям резистора. Чтобы получить необходимую частоту вращения рабочего колеса, предусмотрен дополнительный резистор, прикрепленный в отверстие кожуха печки с левой стороны винтом.

Радиатор подогрева подаваемого воздуха установлен в кожухах отопителя. Он крепится к правому кожуху тремя винтами и уплотняется пенополиуретановой прокладкой. Состоит он из:

  • двух рядов трубок,
  • охлаждающих пластин,
  • двух пластмассовых бачков.

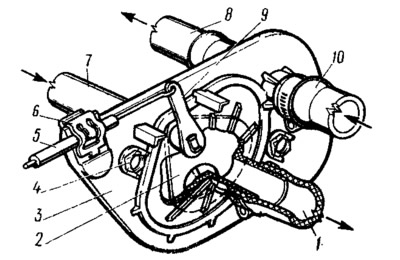

Краник отопителя, состоящий из корпуса с двумя парами патрубков, подсоединен к системе охлаждения резиновыми шлангами. Циркуляцию жидкости через радиатор осуществляет насос системы охлаждения. На подводящей магистрали в корпусе крана на оси установлен пластинчатый клапан крана, имеющий отверстие пропускающее охлаждающую жидкость. Рычаг клапана соединяется тягой с рычагом рукоятки, которой можно управлять подогревом воздуха. При повороте этого рычага отверстие в клапане откроет магистраль, чтобы жидкость стала поступать в радиатор. Тут подробнее о замене крана отопителя.

Управление печкой осуществляется с помощью трех рукояток, рычаги которых установлены на осях пластмассового кронштейна, прикрепленного к панели приборов четырьмя винтами. Рукоятка управления подогревом воздействует на рычаг крана через тягу и на рычаг привода заслонки. При полном ее перемещении вправо и кран, и заслонка полностью открываются, воздух электровентилятором подаются через радиатор, где проходит прогон нагретой охлаждающей жидкости.

При среднем положении рукоятки кран и заслонка находятся в промежуточных положениях, часть воздуха в этом случае проходит через радиатор, а часть минует его. Этим надежно обеспечивается нужная степень подогрева воздуха в данный момент. Если рукоятку поместить в крайнее левое положение, кран и заслонка управления полностью закрыты, подающийся в салон воздух при этом не подогревается.

Верхняя левая рукоятка, регулирующая подачу воздуха к ногам водителя и пассажиров, соединена с рычагом заслонки тягой. При ее перемещении влево заслонка обогрева ног открывается, а воздух из кожухов направляется в окна. С левой и правой сторон воздух подается в ноги водителя и пассажира, находящегося на переднем сиденье. В ноги пассажиров на задних сиденьях воздух подается по воздухопроводу внутренней вентиляции.

Рукоятка, регулирующая подачу воздуха на лобовое стекло, соединена тягой с рычагом привода заслонки обогрева стекла. Она перекрывает или открывает воздуху путь на стекло через воздухопровод.

Для обеспечения подачи воздуха на пассажиров и для обдува боковых стекол авто печка имеет правое и левое боковые, а также 2 центральных сопла. Корпус каждой из них снабжен заслонкой с уплотнителем из пенополиуретана. Открывая или закрывая эту заслонку за рычажок, можно изменять интенсивность воздухопотока, а его направление можно изменять рычажком, который поворачивает в нужное положение сопло с направляющими и лопатки.

При температуре воздуха снаружи в минус 20°С печка обеспечивает при максимальном режиме обогрева следующие показатели температуры:

  • плюс 20°С — в салоне ВАЗ 2109,
  • плюс 25°С — в зоне ног.

Автомобиль имеет вытяжную вентиляцию, которая обеспечивает отсос воздуха из салона. На модели ВАЗ-2109 она находится сзади от проемов кузова для боковых стекол. Она осуществляется также через разряжение, возникающее у дефлекторов при движении машины. Отсос воздуха происходит под облицовки дефлекторов из задней части салона. Он отжимает резиновые клапаны, которые предотвращают попадание воздуха снаружи при боковом ветре в салон, и выходит наружу.

Особенности эксплуатации и ремонта печки ВАЗ 2109

Многие владельцы отечественного автомобиля данной марки знают про то, что плохо греет печка ВАЗ 2109. В результате салон прогревается слабо, а ехать в таком авто не комфортно. В таких случаях, проводится доработка печки. Чаще всего делается это в рамках ВАЗ 2109 тюнинга своими руками. Видео- и фотоинструкции работ по тюнингу своими руками можно найти в Интернете. Но иногда бывает достаточно снять печку ВАЗ 2109 и отнести ее в ремонт.

Читать еще:  На новом nissan almera g15 застучали гидрокомпенсаторы что делать

Порядок работы описан ниже.

  1. Ослабляем затяжку хомутов и отсоединяем два шланга от патрубков крана под панелью приборов изнутри салона.
  2. Ослабляем затяжку хомутов и отсоединяем от патрубков крана шланги в моторном отсеке.
  3. Отворачиваем гайки крепления крана печки.
  4. Снимаем кран со щита передка.
  5. Снимаем держатель тяги крана.
  6. Отсоединяем тягу от рычага крана.
  7. Снимаем чехол, защищающий рычаг переключения передач, с облицовки полового туннеля.
  8. Снимаем накладку облицовки пола.
  9. Отворачиваем винт крепления в задней части туннеля облицовки пола.
  10. Снимаем со сдвигом назад облицовку туннеля пола.
  11. Снимаем воздуховод внутренней вентиляции, отсоединяем его от корпуса печки.
  12. Отсоединяем от электродвигателя отопителя провода.
  13. Отсоединяем провода от резистора.
  14. Отворачиваем с правой стороны отопителя гайки крепления.
  15. Отворачиваем гайки крепления и снимаем отопитель вместе с панелью управления.

После данных манипуляций достаточно выбрать хорошую мастерскую и отнести туда печку.

Когда печка дует слабо, можно отрегулировать заслонки. Как это сделать, показано на видео.

Виновником того, что в автомобиле остается холодная печка, может быть виноват радиатор.

Инструкция по его замене представлена ниже:

  1. Полностью открываем кран отопителя и сливаем охлаждающую жидкость из системы.
  2. Снимаем панель приборов: сначала отключаем провод от клеммы аккумулятора со знаком минус, устанавливаем колеса в прямом положении, отсоединяем трос привода и тягу воздушной заслонки.
  3. Снимаем ручки управления печки, переключатель вентилятора и отсоединяем накладку.
  4. Отключаем все колодки с проводами: колодки противотуманных фонарей, наружного освещения, аварийной сигнализации, подсветки прикуривателя, обогрева заднего стекла.
  5. Откручиваем винты, которыми крепится панель управления и козырек над приборами.
  6. Отсоединяем шланг штуцера, трос спидометра и колодку с проводами.
  7. Извлекаем приборы из панели.
  8. Снимаем ручку гидрокорректора света и отворачиваем гайку, что крепит гнездо корректора фар.
  9. Производим снятие рулевого колеса и всех переключателей.
  10. Вынимаем замок зажигания с трубой рулевой колонки.
  11. Снимаем ручку с тяги, отсоединяем винты, что прикрепляют к приборной панели направляющую тяги.
  12. Отворачиваем винты закрепления панели приборов с левой и с правой сторон.
  13. Вытаскиваем панель.
  14. Отворачиваем винт с правого края печки, который закрепляет хомут тяги заслонки, что отвечает за обогрев стекла.
  15. Вынимаем радиатор печки, открутив 3 болта крепления.
  16. Ослабляем хомуты, крепящие шланги, и снимаем их с патрубков.

Радиатор нужно подвергнуть тщательной очистке, а в случае серьезных проблем – лучше заменить его на новый.

Ваз 2109: отопление салона и подробное описание всех составляющих системы

Система вентиляции и отопления Ваз 2109

Как известно, на Ваз 2109 отопление салона обеспечивается воздухом, подогреваемым радиатором. На Ваз 2109 отопление и вентиляция салона взаимосвязаны и представляют некую особую систему.
В данной статье мы рассмотрим общие принципы работы системы отопления и вентиляции Ваз 2109.

Система отопления

Как правило, отопительная система автомобиля Ваз 2109 состоит из нескольких основных элементов и узлов, проведенных ниже.

Отопитель

Ваз 2109 система отопления салона

Сам отопитель или печка – главное звено в системе отопления. Крепится он 4-мя гайками в салоне автомобиля под приборной панелью к болтам.
На печке установлены бывают воздуховоды, которые фиксируются к панели приборов снизу. В их конструкции обязательны уплотняющие прокладки.

Из чего состоит печка

Отопитель системы Ваз 2109 состоит из:

  • 2-ух пластмассовых кожухов, соединяемых между собой скобами (скобы крепления соединяются по периметру);
  • Специального жгута, закладываемого в пазы для уплотнения;
  • Электровентилятора, который принудительно подает воздух в салон и крепится винтами поверх печки;

Примечание. Моторчик установлен на печке так, чтобы его демонтаж был удобен и не вызывал никаких сложностей.

  • Радиатора подогрева, который установлен в кожухах отопителя;
  • Краника;
  • Насоса системы охлаждения, который осуществляет циркуляцию жидкости через радиатор;
  • Рукоятками печки, которые позволяют осуществлять управление отопителем.

Управление рукоятками печки

Добиться наиболее комфортных условий в салоне можно, если перемещать ручки управления печкой и регулируя положение сопел следующим способом:

  • Верхняя правая ручка регулирует подачу воздуха к ногам водителя и переднего пассажира (если положение крайнее левое – подача максимальная, если ручка в крайнем положении справа – подача перекрыта).

  • Левая верхняя ручка регулирует подачу воздуха на лобовое стекло.
  • Нижняя ручка регулирует температуру воздуха, который поступает в салон (крайнее левое положение – холодный воздух, крайнее правое положение – горячий).
  • Левой кнопкой-вращалкой, видной на фото выше, подключается вентилятор печки. Он позволит увеличить подачу воздуха.
    Кнопка имеет 4 положения: 0 – выключенное состояние, 1 – начальная скорость, 2 – средняя скорость, 3 – максимальная скорость.

Если температура воздуха на улице минус 20 градусов Цельсия, печка начинает обеспечивать максимальный режим обогрева автоматически.
Показатели в данном случае следующие:

  • +20 градусов Цельсия обеспечивается в салоне транспортного средства;
  • +25 градусов Цельсия обеспечивается в зоне ног пассажира и водителя.

Радиатор

Радиатор отопителя «девятки»

Это одна из важнейших деталей системы отопления автомобиля. К сожалению, радиатор в Ваз 2109 в течении прохождения определенного количества времени начинает протекать.
Следы тосола на пассажирском коврике или под ковриком – симптом протечки радиатора отопителя. В этом случае на Ваз 21093 отопление салона будет стопроцентно нарушено и придется заменить радиатор.

Виды радиаторов

Для Ваз 2109 существует несколько основных видов радиатора.
Самыми популярными считаются:

  • Алюминиевый оригинальный;
  • Алюминиевый неоригинальный;
  • Медный.

Из всей этой троицы самым дорогим является медный радиатор, который можно и запаять в случае чего и который в значительной степени надежнее остальных.
Алюминиевые радиаторы менее надежны, зато дешевле. Оригинальный стоит примерно около 700 российских рублей, в то время, как неоригинальный можно и за 400 рублей купить.
Конструкция обоих видов алюминиевых радиаторов различна:

  • Пластины в оригинальном радиаторе расположены гораздо плотнее, чем в неоригинальном варианте.
  • Площадь теплообмена в неоригинальном радиаторе меньше, чем в оригинальном.
  • Конструкция алюминиевого оригинального радиатора намного прочнее.
  • На оригинальном радиаторе воздух начинает теплеть уже при температуре ОЖ в 60 градусов, а в неоригинальном только при 90 градусах и выше.
  • Внутри радиаторов оригинальных имеются специальные завихрители ОЖ, выполненные в виде спиральных лент. Они значительно повышают эффективность работы, ведь ОЖ не «пролетает» сквозь радиатор, а медленно циркулирует, эффективнее отдавая тепло.

Замена радиатора

Нужна в том случае, если старый уже не функционирует достаточно эффективно.
Проводится замена следующим способом:

  • Откручивается передняя панель.
  • Радиатор демонтируется и выводится аккуратно из своего места.
  • Устанавливается новый.

Примечание. Мастера-самоучки рекомендуют снимать радиатор снизу панели приборов, где нижняя полка и мешает это сделать. Эта полка отпиливается, а после установки нового радиатора крепится на саморезах, и в дальнейшем ее снятие будет легким делом.

Вытяжная вентиляция

На Ваз 2109 система отопления салона примечательна вытяжной вентиляцией, обеспечивающей отсос воздуха из салона. Находится эта вентиляция на Ваз 2109 сзади.
Кроме обеспечения отсоса воздуха, вытяжная вентиляция осуществляется также через разряжение, которое возникает у дефлекторов при движении транспортного средства.

Клапана

Вытяжная вентиляция на некоторых версиях Ваз 2109 наделена штатно клапанами, которые служат для увеличения количества свежего проточного воздуха в салоне.
В сырую же погоду эти самые клапана помогают снизить запотевание стекол. В основном, модели Ваз 2109 этими клапанами не наделены, и большинство владельцев самостоятельно устанавливают их на свои автомобили.
Что нужно сделать для того чтобы установить клапана:

  • Достаточно сделать технологические отверстия в кузове.
  • Снять задний бампер.
  • Разметить посадочные места для клапанов.
  • Вставить клапана.

Особенности эксплуатации печки и ее доработка

Ваз 2109 обогрев салона

Владельцы автомобиля Ваз 2109 часто бывают обеспокоены тем, что со временем печка начинает плохо греть. Не стоит говорить о том, что ехать в таком автомобиле уже будет некомфортно.
В таких случаях только модернизация печки способна решить проблему.

Способы доработки

Способов модернизации печки множество. Ниже приведены несколько из них.

Рычаг управления заслонкой

  • Можно просто подтянуть тросик управления заслонкой печки, чтобы проблему решить. Делается 1-2 витка троса, находящегося на рычаге управления заслонкой (сам рычаг размещен на корпусе печки, возле педали газа).

Примечание. Стыки воздуховодов и края заслонки отопителя оклеены бывают поролоном, который до конца не сжимается.
В этой связи и образуется зазор в несколько миллиметров, а заслонка до конца не закрывается. Вышеописанный способ поможет настроить рычаг должным образом.

  • Добраться до рычага управления можно и иным способом. Со стороны водителя есть место и нужно попробовать дотянуться рукой и подтянуть рычаг, обязательно при включенном вентиляторе отопителя.
    В процессе регулировки левое ухо будет находиться в районе сопла воздуховода и таким образом, можно будет услышать, как меняется звук выходящего воздуха.

Краник отопителя

Причиной неэффективной работы системы отопления может стать и неполное открытие краника печки. Такая проблема, к слову сказать, встречается практически у всех переднеприводных автомобилей семейства Ваз.

  • Решением проблемы может стать натяжка тросика управления клапаном и последующая доводка рычага управления до максимально открытого положения.

Примечание. В этом случае возможно, что клапан теперь будет не до конца закрываться. Но проблема не в этом, а в том, что после регулировки рычага, заслонка может потерять герметичность и начать подтекать (видно на фото).
В таком случае можно посоветовать обмотку места протечки тканью, которая была пропитана в герметике и фиксирование всего этого холодной сваркой.

Место течи краника отопителя

Воздуховоды

Причиной некачественного функционирования системы отопления может стать негерметичность воздуховодов. Тот воздух, который нагнетается вентилятором отопителя, частично уходит в щели, а поток воздуха, тем самым ослабевает и остывает.

  • Решением может стать полная герметизация и проклейка соединений, которые расположены в местах следования воздуха от печки до выхода.

Воздушные пробки

Ваз 2109 система обогрева салона

Кроме того, причиной плохой работы печки могут стать воздушные пробки, образуемые в радиаторе отопителя.

  • Решением станет остановка автомобиля передней частью на какой-либо возвышенности. Затем следует открыть полностью краник отопителя и несколько раз нажать на педаль акселератора.
Читать еще:  Купить ваз 2112 в новокузнецке

Выше были приведены некоторые способы устранения проблем с системой отопления и вентиляции Ваз 2109. Инструкция и советы, данные экспертами – это шанс своими руками «вылечить» свой автомобиль, тем самым неплохо экономя на ремонте.
Как известно, цена техпроцедур в СТО не низкая и если регулярно их проводить, семейный бюджет заметно оскудеет. Рекомендуется в процессе самостоятельных работ пользоваться фото и видео – материалами.

Каково устройство печки ВАЗ-2109 с низкой и высокой панелью

Систему отопления салона вазовской «девятки» можно назвать традиционной. Комфортная температура обеспечивается благодаря теплому воздуху, подогреваемому радиатором отопителя. Направляется он в салон через систему воздухопроводов. По сути, здесь все достаточно просто. Однако нередко владельцы «девяток» испытывают проблемы с данным узлом авто. Особенно неприятно, когда они возникают в холодную пору года. Зачастую данные проблемы можно устранить своими руками. Но перед тем как приступать к ремонту, следует знать не только возможные причины, но и понимать, что и где находится.

Устройство печки автомобиля ВАЗ-2109

Как уже говорилось выше, конструкция система обогрева «девятки» достаточно простая. Давайте рассмотрим ее немного детальнее. В частности, сама печка состоит из 2-х кожухов. Изготовлены они из пластмассы и соединены между собой специальными скобами. В качестве уплотнителя конструкторы решили использовать жгут – он закладывается в соответствующие пазы кожухов. В верхней части отопителя находится вентилятор, отвечающий за принудительную подачу нагретого воздуха в салон автомобиля. Крепится он с помощью 2 винтов. Следует отметить, что вентилятор в случае необходимости можно снять или поставить на место, подобравшись к нему со стороны моторного отсека. Данное решение является достаточно удобным.

К кожухам вентилятора крепится электрический двигатель. Установка 2-х спиралей резистора позволят выбирать одну из трех возможных скоростей вращения. Следует отметить один момент. За выбор желаемой скорости отвечает дополнительный резистор.

Находится он с левой стороны кожуха печки, и крепится с помощью 1 винта. Найти его при необходимости будет несложно.

В кожухах печки установлен радиатор, здесь, собственно, и происходит подогрев воздуха, подаваемого затем в салон. Находится он с правой стороны. К кожуху радиатор прикреплен с помощью 3-х винтов, а в качестве уплотнителя конструкторы выбрали пенополиуретановую прокладку. Состоит нагреватель из:

  • охлаждающих пластин;
  • трубок;
  • 2-х пластмассовых бачков.

Также достаточно простой является и конструкция краника отопителя. Он состоит из корпуса и 2-х пар патрубков. Резиновыми шлангами к системе охлаждения подсоединяется краник печки. Как видим, ничего особо сложного здесь действительно нет. За циркуляцию жидкости в системе охлаждения отвечает насос. На подводящей магистрали в корпусе крана располагается клапан. В нем имеется отверстие, пропускающее охлаждающую жидкость. Управлять подогревом воздуха можно с помощью соответствующей рукоятки. Обеспечивается это благодаря соединению через тягу ее рычага с клапаном. Принцип действия здесь следующий. После поворота рычага имеющееся в клапане отверстие открывает магистраль. После этого жидкость по освобожденному от препятствия пути начинает поступать в радиатор.

Непосредственно печкой можно управлять, меняя положение 3-х рукояток. Их рычаги установлены на осях пластмассового кронштейна, а тот, в свою очередь, прикреплен с помощью 4-х винтов к приборной панели. Давайте рассмотрим, как работает данная система. Рукояткой, отвечающей за управление подогревом можно воздействовать на рычаг грана. Как уже говорилось, осуществляется это через тягу. Также данной рукояткой регулируется и положение заслонки, путем воздействия на рычаг ее привода.

Чтобы запустить процесс подачи в салон теплого воздуха, нужно проделать одну простую манипуляцию. Просто передвиньте рукоятку в крайнее правое положение. После этого полностью откроются кран и заслонка, и жидкость устремится в радиатор. Вентилятор, в свою очередь, будет принудительно подавать уже нагретый воздух в салон автомобиля – правда, здесь придется немного подождать. Прежде чем вы ощутите тепло, радиатор еще должен нагреть жидкость до нужной температуры.

Если переместить рукоятку в среднее положение, то заслонка и кран займут «полупозицию». Соответственно, через радиатор будет проходить не весь объем жидкости, а лишь ее часть. Иными словами, вы регулируете необходимый на данный момент уровень прогрева. Для того чтобы подача теплого воздуха в салон полностью прекратилась, просто передвиньте рукоятку в крайнее левое положение. Это приведет к полному перекрытию заслонки и краника. Если запустить вентилятор, то он будет подавать в салон авто уже не теплый, а холодный воздух.

Верхняя левая рукоятка отвечает за поступление воздуха в зону ног. С помощью тяги она соединяется с рычагом заслонки. Принцип действия здесь также очень простой. Переместив рукоятку влево, тем самым вы открываете заслонку обогрева ног. При этом воздух из кожухов будет направлен в окна. Следует отметить, в зону ног пассажиров, сидящих на заднем сиденье, теплый воздух будет подаваться по воздухопроводу внутренней вентиляции. Рукоятка, отвечающая за обдув воздухом лобового стекла с помощью тяги соединена с рычагом привода соответствующей заслонки. Как и в предыдущем случае, меняя ее положение, вы открываете или, наоборот, закрываете, путь воздуху к лобовому стеклу.

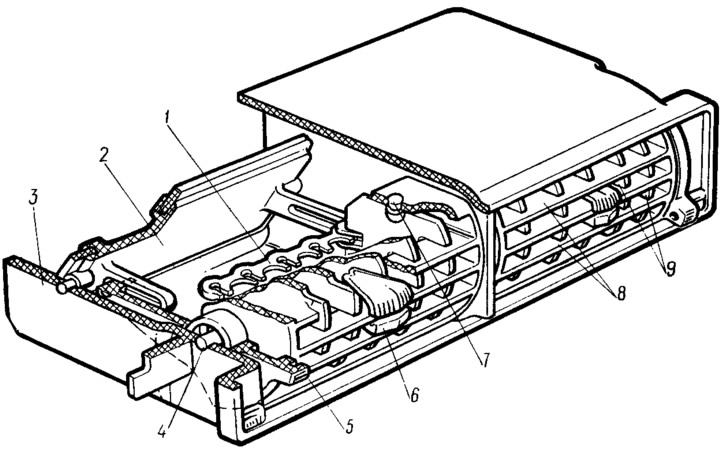

У печки, установленной на ВАЗ-2109, 2 центральных и 2 боковых (левое и правое сопла). Они нужны для того, чтобы обеспечить обдув теплым воздухом пассажиров и стекол передних дверей. На корпусе каждого сопла есть заслонка с уплотнителем, изготовленным из пенополиуретана. Ее положение можно менять, перемещая в ту или иную сторону соответствующий рычажок. Это позволяет, в свою очередь, регулировать интенсивность воздушного потока. Это еще не все. Можно также менять и направление потока воздуха – делается это с помощью рычажка, вынуждающего занять нужное вам положение сопло и лопатки.

Теперь давайте рассмотрим некоторые цифры. Если система отопления работает нормально, то, как утверждает производитель, печка «девятки», работающая «на максимуме», должна обеспечить в салоне температуру плюс 20 градусов при таком же показателе, но со знаком «минус» за бортом. Конструкторы, по всей видимости, очень хорошо усвоили пословицу, говорящую о необходимости держать голову в холоде, а ноги в тепле. Работа печки «девятки» полностью ей соответствует. В режиме максимального обогрева температура в зоне ног должна быть не менее плюс 25 при тех же минус 20 за бортом.

Конструкция ВАЗ-2109 также предусматривает отсос из салона воздуха. Для этого в автомобиле есть вытяжная вентиляция. Конструкторы установили ее в задней части «девятки – позади кузовных проемов для боковых стекол. Помимо этого, отсос воздуха из салона также осуществляется и благодаря разрежению, возникающему у дефлекторов, когда автомобиль находится в движении. В данном случае отжимаются резиновые клапаны, предотвращающие попадание в салон воздуха снаружи при боковом ветре, и выпускают его в обратном направлении.

Следует отметить, что печка на «девятках» достаточно капризная, да и некоторые просчеты конструкторов здесь тоже присутствуют. Например, на ВАЗ-2109 с высокой панелью между корпусом печки и заслонкой всегда присутствует щель. Это следствие одного из упомянутых выше конструкторских просчетов. Избавиться от нее с помощью уплотнителей невозможно. Также щель не получается устранить подтягиванием заслонки. Все дело в том, что перемещающий ее рычаг есть только лишь с одной стороны. Получается, что он тянет заслонку на излом, и из-за этого и образуется щель. При этом «девятки» с низкой панелью такой проблемы не имеют.

Управление вентиляцией и отоплением салона

Вентиляция и отопление салона регулируются в зависимости от температуры наружного воздуха, как указано ниже.

Наружный воздух может поступать в салон автомобиля:

– при опущенных стеклах дверей;

Рис. 1.11. Органы управления вентиляцией и отоплением салона: 1 – панель приборов; 2 – боковые сопла; 3 – центральные сопла; 4 – переключатель электровентилятора отопителя; 5 – рычаг подачи воздуха в ноги; 6 – рычаг управления подогревом воздуха; 7 – рычаг подачи воздуха на ветровое стекло; 8 – рычажок перекрытия бокового сопла; 9 – рычажок изменения направления воздушного потока; 10 – рычажок перекрытия центрального сопла; 11 – выключатель обогрева заднего стекла

– через верхние щели на панели приборов 1 (рис. 1.11), если переместить рычаг 5 вправо, а рычаг 7 – влево;

– через боковые 2 и центральные 3 сопла при открытых заслонках сопел рычажками 8 и 10;

– через отверстия кожуха отопителя, если рычаг 5 переместить влево, а рычаг 7 – вправо.

При повороте рычажками 9 направляющих лопаток боковых 2 и центральных 3 сопел меняется направление воздушного потока. Для увеличения подачи воздуха в салон автомобиля включите электровентилятор отопителя переключателем 4.

Предохранение от запотевания ветрового стекла, стекол передних дверей и заднего стекла

Для предохранения ветрового стекла и стекол передних дверей от запотевания достаточно направить на них холодный воздух, для чего:

– переместите рычаг 5 вправо, а рычаг 7 влево;

– закройте заслонки боковых и центральных сопел рычажками 8 и 10 для увеличения количества воздуха на ветровое стекло и стекла дверей. Если необходимо частично подогреть поступающий воздух, перемещайте рычаг 6 вправо.

Для предохранения заднего стекла от запотевания выключателем 11 включите обогрев заднего стекла.

Отоплени е салона

Подогрев поступающего в салон воздуха осуществляется перемещением рычага 6 вправо. Рычагами 5 и 7 можно направить воздух в зону ног водителя и пассажиров или вверх на ветровое стекло. При открытых заслонках боковых и центральных сопел воздух будет поступать в салон автомобиля. При необходимости можно увеличить количество поступающего воздуха включением электровентилятора на соответствующий режим.

Отопление и вентиляция салона

Отопление салона обеспечивается воздухом, подогретым в радиаторе 5 (рис. 156) отопителя, который включен в систему охлаждения параллельно основному радиатору. Отопитель крепится в салоне под панелью приборов четырьмя гайками к болтам, приваренным к коробке воздухопритока. Эта коробка располагается в моторном отсеке на щитке передка кузова и герметизируется от попадания задымленного воздуха резиновым уплотнителем.

Рис. 156.Отопитель салона:
1 — рычаг заслонки управления отопителем; 2 — левый кожух отопителя; 3 — тяга заслонки обогрева ног; 4 — уплотнительная прокладка радиатора; 5 — радиатор отопителя: 6 — уплотнитель отопителя; 7 — электродвигатель; 8 — кожухи вентилятора: 9 — рабочее колесо; 10 — заслонка обогрева ветрового стекла; 11 — воздухопровод обогрева ветрового стекла; 12 — воздухопровод бокового сопла; 13 — боковое сопло; 14 — тяга заслонки обогрева ветрового стекла; 15 — центральные сопла; 16 — заслонка обогрева ног; 17 — правый кожух отопителя; 18 — рукоятка управления отопителем; 19 — тяга управления краном; 20 — тяга заслонки управления отопителем; 21 — рукоятка подачи воздуха на ветровое стекло; 22 — рукоятка подачи воздуха в ноги водителя и пассажиров; 23 — кронштейн рычагов управления; 24 — скоба крепления кожухов отопителя; 25 — воздухопровод внутренней вентиляции; 26 — окно в кожухе отопителя; 27 — заслонка управления отопителем; 28 — рычаг заслонки обогрева ног.

Читать еще:  Отзывы мерседес е класс

Наружный воздух поступает под заднюю кромку капота в коробку воздухопритока перед ветровым стеклом. Дождевая вода в коробке воздухопритока отделяется пластмассовым водоотражательным щитком, стекает на дно коробки, а оттуда в моторный отсек через два резиновых клапана. Эластичные клапаны не допускают подсоса воздуха из моторного отсека.

Подогретый в отопителе воздух направляется в салон через систему воздухопроводов, которые крепятся снизу к панели приборов, и по воздухопроводу 25 внутренней вентиляции. Воздухопроводы под панелью уплотняются прокладками.

Отопитель состоит из правого 17 и левого 2 пластмассовых кожухов, которые по периметру соединяются между собой скобами 24 крепления. Для уплотнения кожухов в пазы закладывается специальный жгут. В кожухах имеется ряд перегородок и заслонок. Последние обеспечивают необходимую степень подмешивания подогретого в радиаторе 5 воздуха и направления его в нужную зону салона.

Для принудительной подачи воздуха в салон сверху отопителя двуми винтами кренится электровентилятор. Его можно снимать и со стороны моторного отсека, предварительно отсоединив провода. Электровентилятор состоит из двух пластмассовых кожухов 8, к которым крепится электродвигатель 7 типа 45.3730. На его валу устанавливается рабочее колесо 9 вентилятора. Для получения необходимой частоты вращения рабочего колеса имеется дополнительный резистор, который крепится винтом с левой стороны в отверстие кожуха 2 отопителя. Две спирали резистора обеспечивают три частоты вращения рабочего колеса: первую — когда включены обе спирали, вторую — при включении одной спирали и третью, максимальную (до 4000 об/мин) — при включении электродвигателя без резисторов.

Радиатор 13 (рис. 157) подогрева воздуха устанавливается в кожухах 10 и 18 отопителя, крепится тремя винтами к правому кожуху и уплотняется пенополиуретановой прокладкой 12. Радиатор отопителя состоит из двух рядов трубок, охлаждающих пластин и двух пластмассовых бачков. Трубки и охлаждающие пластины изготавливаются из алюминия. Для повышения теплоотдачи радиатора в трубки вставляются полипропиленовые турбулизаторы, не допускающие ламинарного движения жидкости.

Рис. 157. Детали отопителя:
1 — упругая втулка: 2 — пружинная гайка; 3 — левый кожух вентилятора; 4 — электродвигатель: 5 — рабочее колесо; 6 — правый кожух вентилятора: 7 — заслонка обогрева ветрового стекла; 8 — заслонка обогрева ног водителя и пассажиров; 9 — заслонка управления отопителем; 10 — правый кожух отопителя; 11 — скоба крепления кожухов отопителя; 12 — прокладка радиатора; 13 — радиатор; 14 — хомут; 15 — подводящий шланг; 16 — отводящий шланг; 17 — кран отопителя; 18 — левый кожух отопителя; 19 — резистор; 20 — уплотнительная крышка; 21 — опора оси заслонки управления отопителем.

Правый бачок радиатора имеет два патрубка, которые соединяются резиновыми шлангами 15 и 16 с краном 17 отопителя. Герметичность соединения шлангов достигается стяжными винтовыми хомутами 14.

Кран отопителя крепится двумя гайками на щитке передка. В месте крепления крана салон кузова герметизируется от моторного отсека специальным уплотнителем. Кран отопителя подсоединяется к системе охлаждения также резиновыми шлангами. Циркуляция жидкости через радиатор отопителя осуществляется насосом системы охлаждения. Кран (рис. 158) состоит из пластмассового корпуса 3 с двумя парами патрубков. В корпусе крана со стороны подводящей магистрали устанавливается на оси пластинчатый клапан 2 крана с отверстием для пропуска охлаждающей жидкости. Рычаг 9 клапана тягой соединяется с рычагом рукоятки управления подогревом воздуха. При повороте рычага 9 отверстие в клапане 2 открывает магистраль для поступления жидкости в радиатор отопителя.

Рис. 158. Кран отопителя:
1 — шланг подвода жидкости к радиатору отопителя; 2 — клапан; 5 — корпус крана; 4 — гайка крепления крана; 5 — оболочка с тягой управления краном; 6 — скоба крепления оболочки тяги; 7 — шланг подвода жидкости к крану отопителя; 8 — шланг отвода жидкости от крана; 9 — рычаг клапана; 10 — шланг отвода жидкости от радиатора отопителя.

Управление отопителем осуществляется тремя рукоятками 13 (рис. 159), 14 и 15, рычаги которых устанавливаются на осях пластмассового кронштейна, крепящегося четырьмя винтами к панели приборов. Со стороны салона кронштейн закрывается облицовкой с соответствующими символами положений рукояток управления отопителем и вентиляцией. Во избежание самопроизвольного перемещения рукояток их рычаги на осях прижимаются фрикционными шайбами. Рукоятки ставятся на концы рычагов и фиксируются за выштамповки. Для снятия рукояток необходимо в месте соединения с рычагом предварительно отогнуть тонким острым инструментом у верхних рукояток верхнюю часть, у нижней — нижнюю часть. Рычаги рукояток тягами 16, 17, 18 и 19 соединяются с рычагами привода соответствующих заслонок и с рычагом крана 4 отопителя. Концы оболочек тяг крепятся скобами на кронштейне рычагов управления, кожухах отопителя и корпусе крана.

Рис. 159. Схема работы отопителя:
1 — заслонка управления отопителем; 2 — шланги подсоединения радиатора отопителя; 3 — шланг подсоединения крана с системой охлаждения; 4 — кран; 5 — радиатор; 6 — уплотнитель отопителя; 7 — электровентилятор; 8 — воздухопровод обогрева ветрового стекла; 9 — заслонка обогрева ветрового стекла; 10 — заслонка обогрева ног; 11 — заслонка центрального сопла; 12 — центральные сопла; 13 — рукоятка подачи воздуха на ветровое стекло; 14 — рукоятка подачи воздуха в ноги водителя и пассажиров; 1 5 — рукоятка управления отопителем; 16 — тяга заслонки обогрева ветрового стекла; 17 — тяга заслонки обогрева ног; 18 — тяга рукоятки управления отопителем; 19 — тяга управления краном; 20 — окно в кожухе отопителя; 21 — воздухопровод внутренней вентиляции.

Рукоятка 15 управления подогревом воздуха воздействует через тяги 19 и 18 на рычаг крана 4 и рычаг привода заслонки 1 управления отопителем. При полном перемещении рукоятки 15 вправо открывается кран 4 и заслонка 1, воздух будет подаваться электровентилятором 7 к радиатору 5 отопителя, через который прогоняется нагретая жидкость. В среднем положении рукоятки 15 кран и заслонка 1 будут находиться в промежуточных положениях, при которых воздух будет проходить как через радиатор, так и минуя его. Этим более надежно обеспечивается необходимая степень подогрева воздуха. При крайнем положении рукоятки 15 кран 4 отопителя и заслонка 1 управления отопителем закрыты, вследствие чего подаваемый в салон воздух подогреваться не будет.

Верхняя левая рукоятка 14 подачи воздуха к ногам водителя и пассажиров соединяется тягой 17 с рычагом заслонки 10. При перемещении рукоятки влево открывается заслонка обогрева ног, воздух направляется из кожухов отопителя в окно 20 с левой и правой сторон к ногам водителя и пассажира, находящихся на передних сиденьях, а также по воздухопроводу 21 внутренней вентиляции к ногам пассажиров на заднем сиденье.

Рукоятка 13 подачи воздуха на ветровое стекло соединяется тягой 16 с рычагом привода заслонки 9 обогрева ветрового стекла, которая перекрывает или открывает путь воздуху через воздухопровод 8 на стекло.

Для подачи воздуха непосредственно в сторону пассажиров, а также на обдув боковых стекол автомобиля отопитель имеет левое и правое боковые сопла 13 (см. рис. 156) и два центральных сопла 15. В корпусе каждого сопла устанавливается заслонка 2 (рис. 160) с уплотнителями из пенополиуретана. Изменяя положение заслонки рычагом 5, регулируют интенсивность вентиляции. Направление воздушного потока изменяется рычажком 6, который позволяет повернуть сопло с направляющими 8, а также лопатки 9 в нужное положение.

Рис. 160. Центральные сопла:
1 — толкатель лопаток сопла; 2 — заслонка левого сопла; 3 — корпус; 4 — ось сопла; 5 — рычаг привода заслонки; 6 — рукоятка лопаток; 7 — ось лопатки; 8 — направляющие лопаток; 9 — лопатки сопла.

Вентиляцию и отопление регулируют в зависимости от температуры наружного воздуха. В теплую погоду наружный воздух может поступать в салон следующими путями: в окна передних дверей при полностью или частично опущенных стеклах; в верхние щели воздухопровода 8 (см. рис. 159) обогрева ветрового стекла; в боковые и центральные сопла при открытых заслонках 11; в окна 20 и воздухопровод 21 внутренней вентиляции. В случае движения автомобиля с небольшой скоростью можно увеличить количество поступающего воздуха, включив электровентилятор отопителя на один из режимов.

Для предохранения ветрового стекла и стекол дверей от запотевания на них направляют холодный воздух. Чтобы увеличить количество воздуха, подаваемого на стекла, закрывают заслонки 11 центральных и боковых сопел. Если необходимо подогреть поступающий воздух, открывают кран 4 отопителя и заслонку 1 управления отопителем, перемещая вправо рукоятку 15. При необходимости включают электровентилятор.

При температуре наружного воздуха минус 20°С отопитель обеспечивает среднюю температуру в салоне на режиме максимального обогрева — +20°С, а в зоне ног — +25°С.

На автомобилях имеется вытяжная вентиляция, отсасывающая воздух из салона кузова. На автомобилях ВАЗ-2108 и его модификациях воздух отсасывается в зазоры под обивку крыши (в основном из задней части салона), попадает во внутренние полости центральных стоек, затем через резиновые воздухопроводы в стойках и отверстия в задних кромках облицовок выходит наружу. Отсос осуществляется за счет разрежения, возникающего при движении автомобиля у задних кромок центральных стоек кузова.

На автомобилях ВАЗ-2-109 и 21093 вытяжная вентиляция выполнена в задних частях проемов кузова для стекол боковин. Вентиляция осуществляется также за счет разрежения, возникающего у дефлекторов при движении автомобиля. Воздух отсасывается из задней части салона под облицовки дефлекторов, отжимает резиновые клапаны и через отверстия дефлекторов выходит наружу. Резиновые клапаны предотвращают попадание в салон наружного воздуха при боковом ветре.

Источники:

http://remam.ru/vozdsys/shema-i-ustrojstvo-pechki-vaz-2109.html
http://vsepoedem.com/story/ustroystvo-i-ekspluataciya-pechki-vaz-2109
http://masteravaza.ru/sistema-otopleniya/u-zubily-sistema-otopleniya/vaz-2109-otoplenie-salona-841
http://ladaautos.ru/vaz-2109/kakovo-ustrojstvo-pechki-vaz-2109-s-nizkoj-i-vysokoj-panelyu.html
http://www.automnl.com/model/vaz_2109/21/
http://www.vazbook.ru/09/2109/body/elements/otoplenie-i-ventilyaciya-salona

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
